Зубчатый венец большой шаровой мельницы, литая сталь, тонкая шлифовка поверхности зуба, изготовление на заказ

Кольцевая мельница Большие редукторы Кольцо литой стали Зубная поверхность тонкая шлифовка настройка

Технические требования
1) Устойчивость поверхности к отверждению при предварительной обработке нормализуется, с твердостью HB210-250. Механические свойства: конечная прочность Rb690MPa, прочность рентабельности Rs490MPa, удлинение D511%,Уменьшение площади W25%, и устойчивость к ударам Ak30J. Зубы редукторов индукционно закалены до твердости HRC50-55, с эффективной глубиной закаленного слоя 3-5 мм.
2) Ультразвуковое обнаружение неисправностей выполняется на всем оборудовании, а внутреннее качество должно соответствовать требованиям класса II, указанным в GB7233-87.Проверка магнитных частиц также выполняется на зубах редукторов и переходных филе, а качество должно соответствовать требованиям класса II, указанным в GB/T9444-88.

Процесс производства колец редукторов
2.1 Пустые
Стальные отливки предоставляются фабрикой и изготавливаются в соответствии с GB11352-89. Отливки формовываются, расплавляются, разливаются, упаковываются, очищаются,и подстрижены в соответствии с требованиями процесса литьяПри проверке и приеме стальные литья проверяются в соответствии с чертежами и техническими требованиями.Они выпускаются на следующий процесс..

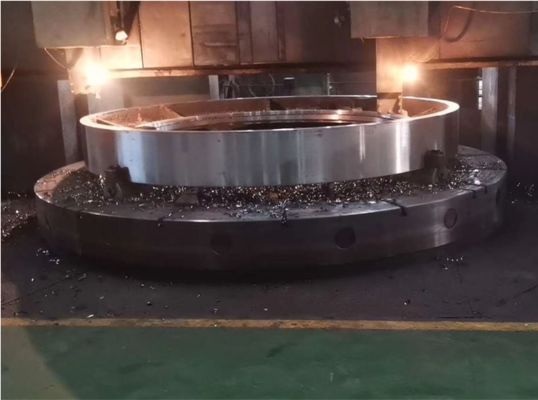

2.2 Грубая обработка: маркировка и обработка выполняются в соответствии с требованиями чертежа, после чего происходит выравнивание, соединение, обработка внутренней и внешней окружности;фрезирование поверхностей для спаривания, и бурение.
2.3 Выявление недостатков: Ультразвуковое обнаружение недостатков осуществляется на протяжении всего литья. Внутреннее качество должно соответствовать требованиям класса II, указанным в GB7233-87.
2.4 Нормализационная предварительная обработка: пары полукольцевых редукторов нормализуются и закаливаются, чтобы обеспечить хорошую микроструктуру для последующего отверждения поверхности.Полукольцевые редукторы проверяются на предмет деформации после термической обработки в соответствии с требованиями чертежа.. 2.5 Заключительная проверка
Во-первых, после средней частоты тушения и закаливания, проверьте твердость каждой зубной канавки кольцевого резьбы, чтобы убедиться, что она отвечает требованиям чертежа.проверять, увеличился ли максимальный внешний диаметр (D6944)Если деформация 3 мм, требуется механическая коррекция, пока она не отвечает требованиям.Качество должно соответствовать требованиям второго уровня, указанным в GB/T9444-88Наконец, проведите заключительную проверку в соответствии с чертежами и техническими требованиями.

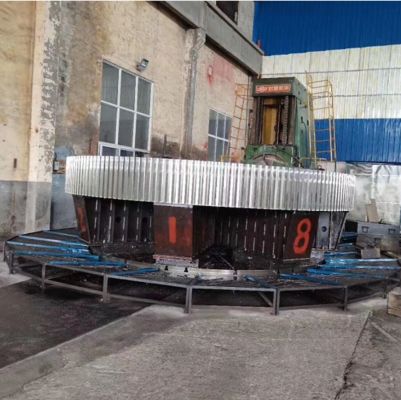

Экран продукции

Параметры продукта
