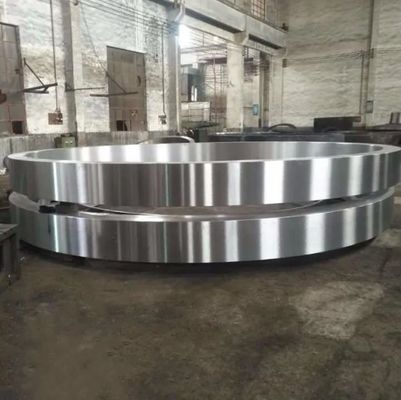

Бандаж вращающейся печи для повышения жесткости цилиндра

Барабанный бандаж для повышения жесткости цилиндра

Барабанный бандаж печи, также известный как опорное кольцо, используется для передачи всего веса цилиндра (включая вес огнеупорных кирпичей, внутренних устройств и материалов и т. д.) на опорные ролики и обеспечения плавного вращения цилиндра на опорных роликах. Поэтому бандаж должен обладать достаточной прочностью и долговечностью. Между тем, бандаж также является частью, которая повышает радиальную жесткость корпуса цилиндра и должна обладать достаточной жесткостью.

Барабанный бандаж печи:
1. Материал: легированная сталь, углеродистая сталь и т. д. Литье или ковка
2. Макс. наружный диаметр в нашей линейке: до 10 000 мм
3. В соответствии с чертежами и спецификациями
4. Сертификат ISO9001-2008
5. Бандаж может использоваться в промышленных целях, особенно на мельницах, вращающихся печах и т. д.
6. Вес: 20-200 тонн
7. Диаметр: 2 м - 9 м

Литье и ковка

Проблемы и методы решения барабанного бандажа / опорного кольца вращающейся печиБарабанный бандаж печи:

Первое правило эксплуатации вращающейся печи без каких-либо проблем - равномерное распределение усилий на каждой опоре. Это можно сделать лучше всего, обеспечив полный контакт на поверхностях кольца и опорных роликов и минимальную овальность в корпусе печи.

Как известно, вращающиеся печи работают с уклоном 3-4% в зависимости от конструкции, модели и марки. Этот уклон определяет спецификации конечного продукта с учетом скорости вращения, добавляемых материалов и термоусловий. Предприятие хочет представить лучший продукт своим клиентам в этой формуле.

Существует прямая пропорциональность между энергией / персоналом / рабочими часами и проблемами с печью. Это означает, что чем больше у вас проблем с вращающимися печами, тем больше энергии вам потребуется для эксплуатации печи в нормальных условиях, больше персонала и больше рабочих часов для решения технических проблем.

Важно проводить периодические измерения и анализ печи и своевременно решать проблемы, чтобы печь работала без проблем. Несмотря на то, что это кажется огромной конструкцией, горячая вращающаяся печь похожа на нейлоновый мешок, наполненный водой. Печь стоит на опорных роликах, а корпус показывает колебания из-за кольца, которое толще корпуса. Кольцо прижимает корпус вниз и создает овальность. Со временем овальность переносится на весь корпус и создает изгиб. Поверхность между кольцом и опорным роликом уменьшается.

Локальные перегретые участки на корпусе, провалы, ремни и неравномерное распределение тепла создают овальность на корпусе печи, и эта овальность выводит центр вращения печи из геометрического центра. Измерить и выровнять эксцентриковую печь сложнее. Эта ситуация создает аритмичные контакты между поверхностями кольца и опорных роликов. Таким образом, бандаж и опорные ролики подвергаются большему напряжению, что вызывает перегрев на поверхности и по бокам, аритмичное давление, деформацию, трещины и поломки. Со временем бандаж и ролики становятся вогнутыми, выпуклыми или коническими в зависимости от ситуации. Осевое давление создает волны на поверхности. Печь в этом положении блокирует себя для движений вверх и вниз.

Эта проблема с движением перегревает подшипники вала ролика, потому что бандаж заставляет ролик двигаться вверх или вниз, и в этой ситуации сложнее выровнять печь, потому что бандаж и ролик изнашивают друг друга, и все значения измерений меняются. Со временем все выравнивание становится недействительным.

С другой стороны, проблемы с контактной поверхностью бандажа и упорного ролика вызывают плохой контакт и волнистую структуру на поверхностях, а также неравномерные движения, вызванные волнами. Эта ситуация увеличивает напряжение на поверхности и нагревает подшипники ролика. Кроме того, неправильные углы на поверхностях упорного ролика и бандажа изнашивают поверхность и увеличивают проблемы.

Гармонические движения создают временные метки на поверхности бандажа, которая ведет себя как шестерня. От шестерни начинаются небольшие вибрации, которые усилятся и раскачают всю печь в очень короткое время.

Такую проблемную печь можно приручить только путем отслеживания, где находится проблема, и раннего вмешательства путем шлифовки (перешлифовки) поверхностей бандажа, опорных роликов и упорного ролика. Тем не менее, мы не можем ожидать, что такая печь будет выровнена для долгосрочного использования.

Чтобы вынести бандаж и ролики из проблемного положения, единственный способ - механическая обработка и шлифовка поверхности. В результате контактная поверхность увеличится, напряжение на поверхности и связанные с этим проблемы прекратятся, вибрация прекратится, и можно будет выровнять печь для долгосрочных ожиданий. Печь, работающая без проблем, резко снизит эксплуатационные расходы.

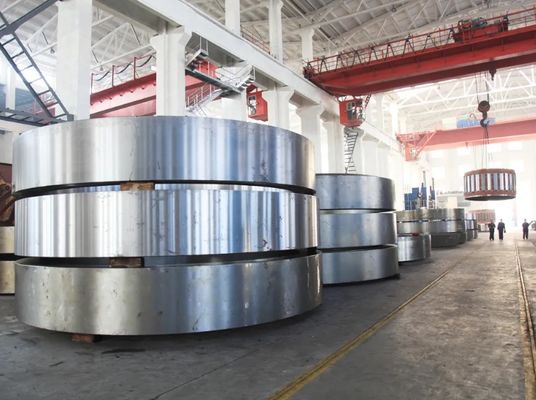

Отображение продукции литья и ковки

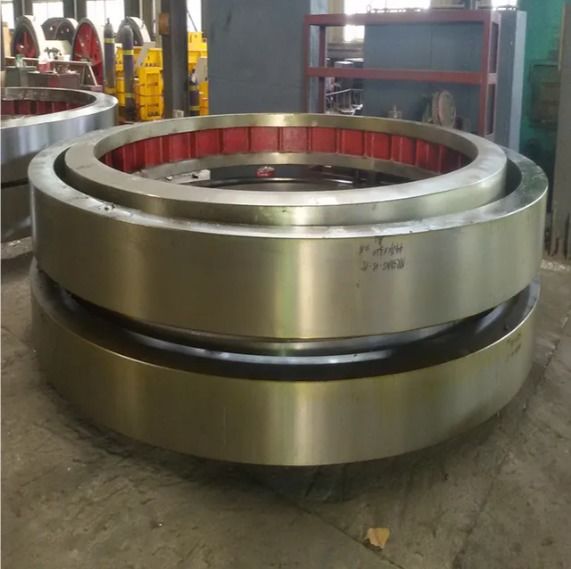

Литье и ковка

Литье и ковка
