Отливка и ковка Цемент Горная промышленность Кольцевое оборудование

Мы предоставляем периметровые редукторы в трех различных конструкциях

Изготовленная сталь
- кованое кольцо
- прокатная пластина

Из литой стали

Из чугунного железа

В прошлом стали более распространенными изготовленные редукторы и изготавливаются из кованых материалов ремня редуктора из стали и электросварной конструкции корпуса.Кольца изготовлены из целого блока высокопрочной сплавной сталиПосле грубой обработки кольца мы проводим термообработку отверждения и закаливания с целью улучшения механических характеристик и, следовательно, его соответствующей производительности.

Преимущества изготовленных периметровых механизмов

Структура поддельного материала исключает риск включения

Избегаются дефекты конструкции, такие как газовые отверстия, микросжатие, отверстия для булавок, горячие рва, включение песка и шлака.не требуется измельчение зубчатых участков.

Производственный процесс исключает необходимость в узорах и подъемах

Материал ремня имеет более высокую твердость и прочность, чем материал, используемый для основной конструкции (т.е. резьба, стержни)

Эти особенности позволят сократить сроки и затраты.

Это особенно полезно в чрезвычайной ситуации, когда существующий ремень передач страдает от повреждения

Особенности

Внешние зубы
Максимальный диаметр: 16000 мм
Ширина зубчатого лица: 1700 мм
Максимальный модуль: 45 на плите
Максимальный модуль: 65 резачков

Внутренние зубы
Максимальный диаметр: 6500 мм
Максимальный модуль: 25.4
Ширина зубчатого лица: 400 мм

Заявления
Наши редукторы применяются в цементной и минеральной промышленности:
• Различные виды горизонтальных мельниц
• Ротационные сушилки
• Ротационные печи
• Любое другое большое применение редукторных колец

Технические требования к большому кольцу:
1) предварительно обрабатывается до нормализации поверхности отверждения обработки, твердость должна HB210 ~ 250; механические характеристики являются конечной прочностью Rb 690MPa, напряжение выхода Rs 490MPa, удлинение D5 11%,Уменьшение площади W на 25%, прочность при ударе Ak 30J; зубные индукционные отверстия, твердость HRC50 ~ 55; эффективная глубина отверстия 3 ~ 5 мм.
2) общее обнаружение ультразвуковых дефектов, внутреннее качество должно соответствовать двум требованиям требованиям стандарта GB7233-87; зуб и филе магнитные частицы инспекции,качество должно соответствовать двум требованиям стандартов GB/T9444-88.
3) Обратите внимание, что литье не закруглено R5 ~ R10.
4) зубная раковина на обоих концах и 1 45b.5) на два с половиной кольца шириной зубной решетки каждого кольца сцепления вдоль края целого кольца, сделанного с высокопрочными болтами,в сочетании с поверхностью зуба должна быть в нижнем центре.
Процесс изготовления крупных кольцевых редукторов
2.1 грубого
Стальной литье пустого поставляется ZTIC тяжелой ковки завод, управляемый по GB11352-89 стандарт указывает требования для моделирования в соответствии с литьевым процессом, плавления, литья, ударные коробки, очистки,отливки для обтягиванияПри осмотре и принятии чертежей и технических требований для стального белого
Проверки, согласно стандартам JB/T6402-92, выданные после принятия
Процедура снижения.
2.2 грубость
Пересекается путем рисования и выдержки, выравнивания, соединения, обработки как внутри, так и за пределами круга, сочетания фрезерного, бурения и других процессов.
2.3 Ущерб от разведки
Общее обнаружение ультразвуковых дефектов, внутреннее качество должно соответствовать двум требованиям стандартов GB7233-87.
2.4 нормализация предварительной обработки
Полукольцевые пары нормализующие и закаливающие обработку, обеспечивают хорошую организацию для последующего отверждения поверхности; прессовые чертежи деформации полукольцевого редуктора проверки после термической обработки.
2.5 Обработка
Первые два с половиной кольца сделаны с высокой прочностью болты, соединяющие кольцо в целом, общий процесс путем рисования круга Quannei Wai зубы и верхний и нижний конец,и затем рисование и обработка требований фрезерного процесса.
2.6 Устранение процессуального напряжения
Общее кольцо обжигалось, чтобы устранить стресс.
2.7 общее отверждение поверхности кольца
ИФ вдоль альвеолярной поверхности зуба с индукционной закаленностью, твердость HRC50 ~ 55, эффективная глубина закаленного слоя 3 ~ 5 мм.
2.8 Заключительная инспекция
Во-первых, частота обнаружения охлаждения, твердость после закаливания кольцевого редуктора, соответствует требованиям чертежей; во-вторых,для обнаружения того, является ли максимальный внешний диаметр больше размер D6944 как деформация 3 мм, механическая коррекция, необходимая до квалификации; в-третьих, зуб и филе магнитные частицы инспекции, качество должно соответствовать двум требованиям требованиям стандарта GB/T9444-88; наконец,согласно чертежам и техническим требованиям для окончательной проверки.

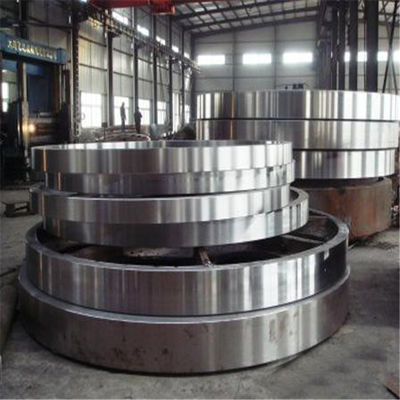

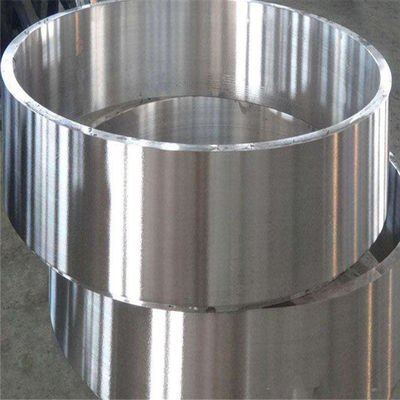

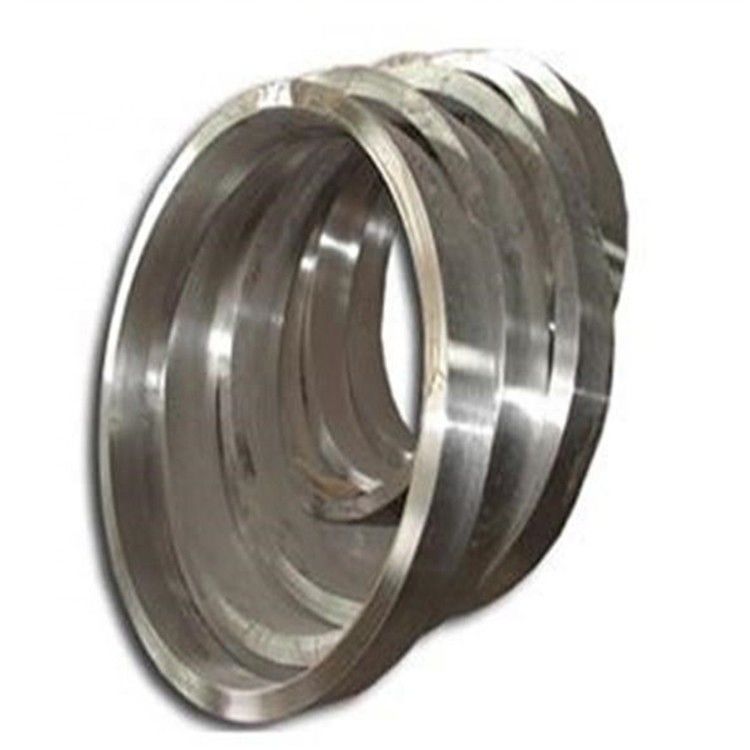

Экспозиция изделий из литья и ковки

Отливка и ковка

Частые вопросы

Вопрос: Почему мы верим в Luoyang Zhongtai Industries Co., Ltd:
О: 1. Более 30 лет опыта.
2Мы являемся ведущим профессиональным поставщиком горных машин, строительных машин, литейных машин и кованых деталей.
3Все продукты получили сертификат управления качеством ISO9901:2000 и сертификаты CE, ROHS.

Q:Срок доставки:
Ответ: Время поставки деталей 1-2 месяца, машин 2-3 месяца.

Q:Термины оплаты:
О: Принимаем тип оплаты: T/T, L/C, Western union, наличные.
Залог в размере 30% при подписании контракта.

Вопрос: Гарантия качества?
О: Гарантийный срок: один год для основных машин. Если что-то не так, мы предоставим технические советы и найдем решение немедленно.Для тех, кто носит запчасти, мы гарантируем высокое качество запчастей для долгосрочного поставки..

Вопрос: Послепродажная служба?
О: Мы можем предоставить техническое руководство для машин, проходящих испытания, и обслуживание деталей, если это необходимо конечному пользователю.
