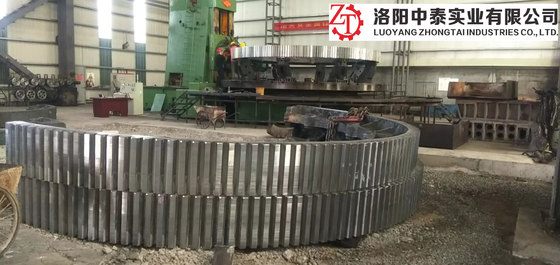

Вращающийся зубчатый венец большого диаметра литого железа обхвата мельницы изготовленный на заказ

Шестерня распорки шестерни кольца большого диаметра литого железа шестерни распорки мельницы изготовленная на заказ роторная большая

1. Технические требования большого кольца шестерни для шестерни распорки мельницы

(1) поверхностный pretreatment перед гасить нормализован, и твердость должна быть HB210~250; Механические свойства предел Rb690MPa прочности, предел Rs490MPa выхода, удлиненность d511%, уменьшение w25% зоны, значение Ak30J твердости удара. Индукция твердея, твердость зуба HRC50~55; Эффективная твердея глубина 3~5mm.

(2) ультразвуковой контроль будет унесен в целом, и внутреннее качество соотвествует вторичные обусловленные в стандарте GB7233-87; Осмотр магнитной частицы зуба шестерни и филе перехода, качество должен соотвествовать стандартные GB/T9444-88.

(3) Uncast округлило углы R5~R10.

(4) скашивать обоих концов и краев вдоль ширины зуба. Большое кольцо шестерни кольцом шестерни 2 половин соединенным с высокопрочными болтами во все кольцо шестерни, совместная поверхность должно находиться в центре дна зуба.

2. Параметры продукта большого кольца для шестерни распорки мельницы

3. Процесс производства большого кольца зуба для шестерни распорки мельницы

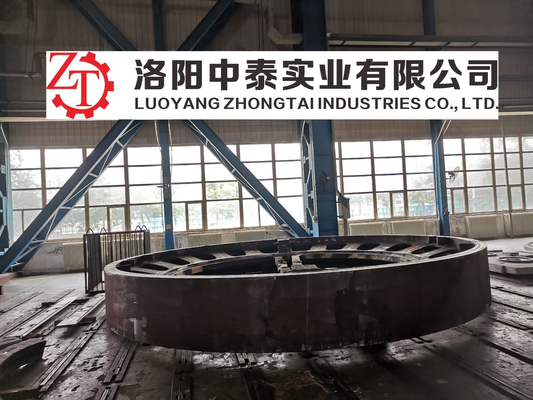

(1) пробел

Пробел стальной бросать обеспечен тяжелой отливкой и ковать завод CO. машинного оборудования тяжелой индустрии CITIC, LTD. Он снабжен в соответствии со стандартом gb11352-89. Отливать в форму, плавить, лить, коробка бить, очищая и одевая отливки согласно требованиям к процесса литья; Во время осмотра и принятия, пробел литой стали будет проверен согласно чертежам и техническим требованиям, и процесс будет положен вниз после проходить принятие согласно стандарту JB/T6402-92.

(2) грубый подвергать механической обработке

Линии притяжки согласно требованиям чертежей и установить стипендию в сторону обрабатывать, выравнивание, соединение, обрабатывающ внутренний и наружный круг, филируя совместные процессы поверхности, сверлить и другого.

(3) ушиб агента

Ультразвуковой контроль будет унесен в целом, и внутреннее качество соотвествует вторичные стандарта GB7233-87.

(4) нормализовать pretreatment

Половинное кольцо нормализовано и закалено в парах для того чтобы обеспечить хорошую микроструктуру для последующий поверхностный гасить. И согласно требованиям чертежей проверить деформацию половинного кольца шестерни после термической обработки.

4. Введение случая большой шестерни кольца

Проект утюга Тихого Океана Citic SINO в Австралии, 7,9 мира самом большом кольце шестерни мельницы шарика x 13,6 m первом большом недавно в бросая бросая производственной линии песка успеха компании juki citic фабрики. С диаметром 12 метров и высотой здания 4-рассказа ломанный, размер пробела самые большие всегда, который производит компания тяжелой техники Citic. В то же время, отливка также освеженная с вымыслом компании и даже показатели индустрии тяжелой техники. Во-первых, 375 тонн жидкой стали были использованы, и во-вторых, 6 печи и отливок плакирования 5 были использованы для того чтобы достигнуть этого, ломающ показатель компании 346 тонн жидкого стального набора в 2007 саудовским «колесом короля печи». В-третьих, качественный масштаб спросил для продуктов компании подобных всегда высоких. SINO железная шахта проект шахты мира самый большой проинвестированный Тихим Океаном CITIC в Австралии вместе со стальными группами как CO. утюга и стали Ухань, Citic LTD. тяжелая техника для развития большинств прогресса мира, спецификации самых больших 5 метров группы 1 (2) x 11 от мельницы и 7,9 x 13,6 метров мельницы шарика, и будет оно как «нул проектов».
