Условие: | Новый | имя: | Крышка конца литой стали ZG270-500 |
---|---|---|---|
Применимые индустрии: | Промышленное предприятие, энергия & минирование | Материал: | Высококачественная литая сталь |
Технологический прочесс: | Вне уточнять жидкой стальной печи | Тип: | Отливки и вковки |
Преимущество: | Износоустойчивый | Продукт: | крышка конца запасных частей мельницы шарика |
Высокий свет: | Отливки торцевой крышки шаровой мельницы,Поковки торцевой крышки шаровой мельницы,Торцевая крышка из литой стали |

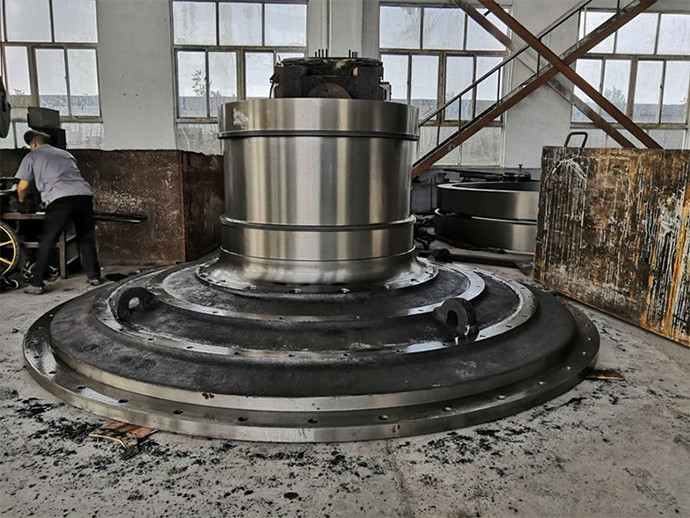

Крышка конца литой стали отливок и вковок ZG270-500 крышки конца мельницы шарика
1. Введение отливок и вковок крышки конца мельницы шарика
Крышка конца мельницы шарика одна из основных частей мельницы шарика произведенной нашей фабрикой. Материал крышки конца ZG270-500.
Прочность опасного раздела крышки конца мельницы шарика первая проблема, который нужно рассматривать в дизайне крышки конца, потому что бочонок мельницы довольно тяжелого шарика поддержан на основной крышке подшипника к концу.
Крышка конца мельницы шарика вообще немножко коническая, которая конструирована для того чтобы учесть конфигурацию главного подшипника, гнуть сопротивление журнала и проблему избежания большой шестерни касаясь учреждению главного подшипника. Крышка конца большой и среднего размера мельницы шарика главным образом сделана из литой стали, пока небольшая мельница шарика сделана из дуктильного утюга. Для обеспечения концентричности оси крышки конца и цилиндра, крышка конца и журнал обычно брошены в одно. Но в случае плавя и бросая оборудования емкость нет достаточно, их можно также бросить отдельно, после обработки, они прикреплены совместно, и в конце концов механическая обработка.
2. Измерения технологического прочесса отливок и вковок крышки конца мельницы шарика
Крышка и полый вал конца |
⑴Высококачественная литая сталь ⑵Большой r округлил углы ⑶Высокопрочные болты соединены с телом цилиндра |
⑴Вне уточнять жидкой стальной печи (дуть аргона и вакуума R-H обработка) (2) прессформа принимает особенный песок, строго температуру контроля лить и лить скорость (3) журнал обрабатывая для обеспечения coaxiality и шершавости стопа конечной грани |
⑴Механические свойства и химический состав бросать пустые (стандарт внутреннего контроля) ⑵Ультразвуковой контроль после грубый подвергать механической обработке ⑶Ультразвуковой контроль и осмотр магнитной частицы после заканчивать |
3. Отливки и вковки крышки входа и выхода мельницы шарика
Структура крышки конца мельницы шарика вообще разделена в 2 категории: объединенный тип и разделенный тип. Интеграл вообще ссылается на интегрированную, объединенную отливку; И главное рассмотрение разъединения подниматься, транспорта и других факторов будет разделено в 2 лепестка, 4 лепестка или даже больше лепестков.
Объединенная крышка конца
Вся крышка конца сперва согласно единообразию незаполненной, если никакая проблема с концом грубого автомобиля большим, поршневой головкой поверхности и внутренним конусом, согласно техническим требованиям зоны шеи и плеча вала сделать ультразвуковое обнаружение рванины, то дефекты отделки, половинной точной шеи цапфы для того чтобы выйти количество молоть, остаток поверхностного точного автомобиля. Осмотр магнитной частицы проведения на зоне журнала и плеча, мелет требования к datogram журнала с поясом песка, и сверлит другие отверстия для требований к datogram. Главные технические пункты объединенной предусматрива конца в обрабатывая процессе журнал крышки конца. Мельница шарика статический подшипник, и журнал главная контактирующая поверхность. Размер, шершавость и форма и требования к допуска положения очень строги. Не позднее 05mm, шероховатость поверхности должна быть ≤0. 8um. Для этого требования, измерения мы принимаем обеспечить допуск размера и формы и положение путем методика работы, выйти количество молоть в зону журнала во время отделки, и в конце концов обеспечить шершавость зоны журнала путем молоть и полировать с поясом песка. Потому что молоть пояса всегда в гибком государстве в меля процессе, шероховатость поверхности можно уменьшить для того чтобы соотвествовать чертежа и допуск формы и положения нельзя изменить. Например, спорадические небольшие дефекты в журнале после заканчивать. Дефекты должны быть смолоты открытым и после этого сварены с дуговой сваркой аргона. В конце концов, камень масла смолот хорошо. Если высокая точка, то мельница шарика несет вне нося плитку поддерживая ее в процессе полевой операции.
