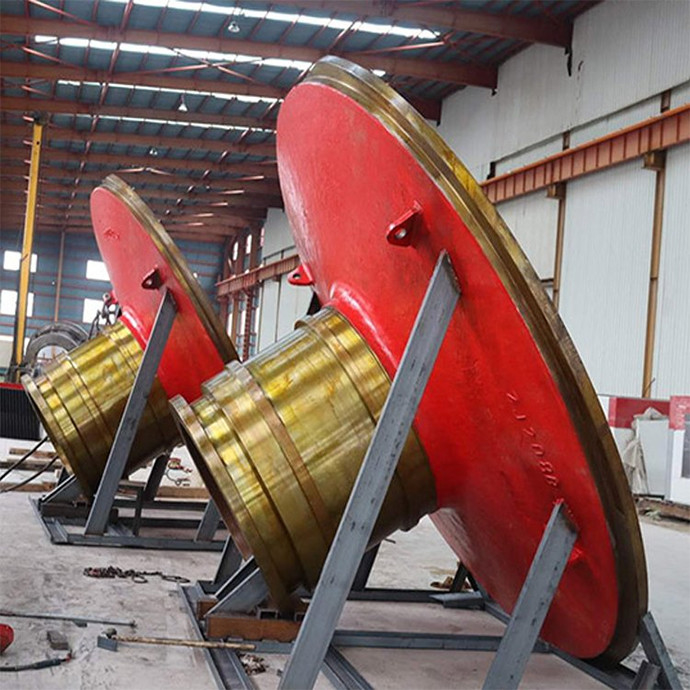

Подгонянная торцевая крышка шаровой мельницы отливок и поковок торцевой крышки отливки стальная

Подгонянная бросая стальных крышка конца мельницы шарика отливок и вковок крышки конца

1. Введение отливок и вковок крышки конца мельницы шарика

Крышка конца мельницы шарика одна из основных частей мельницы шарика произведенной нашей фабрикой. Материал крышки конца ZG270-500.

Прочность опасного раздела крышки конца мельницы шарика первая проблема, который нужно рассматривать в дизайне крышки конца, потому что бочонок мельницы довольно тяжелого шарика поддержан на основной крышке подшипника к концу.

Крышка конца мельницы шарика вообще немножко коническая, которая конструирована для того чтобы учесть конфигурацию главного подшипника, гнуть сопротивление журнала и проблему избежания большой шестерни касаясь учреждению главного подшипника. Крышка конца большой и среднего размера мельницы шарика главным образом сделана из литой стали, пока небольшая мельница шарика сделана из дуктильного утюга. Для обеспечения концентричности оси крышки конца и цилиндра, крышка конца и журнал обычно брошены в одно. Но в случае плавя и бросая оборудования емкость нет достаточно, их можно также бросить отдельно, после обработки, они прикреплены совместно, и в конце концов механическая обработка.

Определяя часть журнала крышки конца, его необходимо рассматривать заранее что мельница шарика управляется шестернями (прямыми зубами, спиральными зубами или зубами митры). Должный к горизонтальной ошибке оси во время установки, мельница шарика может произвести некоторые осевые силы во время деятельности. Поэтому, для предотвращения цилиндра от двигать в осевое направление под действием осевых сил и для влияния нормального функционирования шестерни, необходимо, что исправляет журнал. В этом случае, однако, возможность расширения необходимо делать возможным, по мере того как бочонок удлиняет в результате жары, и по мере того как нагрузка будет трудной. Таким образом, конечно, 2 журнала цилиндра нельзя исправить в то же время, но только один можно зафиксировать и другой вызван передвижным наружным концом.

Для того чтобы достигнуть этой цели, журнал обычно конструирован с плечами которые точно равны к длине нося куста; Другой журнал не взвален и не сделан 5-25 mm длинный чем нося длина куста. Для короткой цилиндрической мельницы, любой журнал можно выбрать как фиксированный конец потому что цилиндр не длинен. Однако, для длинной цилиндрической мельницы шарика, журнал близко к кольцу шестерни необходимо выбрать как фиксированный конец. Таким образом, деформация цилиндра не причинит шестерню произвести осевое вывихивание.

Для этого нужно быть указанным вне что 2 крышки конца мельницы шарика другие, одна к крышке конца шахты, одному к разрядке крышка конца шахты.

2. Измерения технологического прочесса отливок и вковок крышки конца мельницы шарика

Подгонянная бросая стальных крышка конца мельницы шарика отливок и вковок крышки конца
