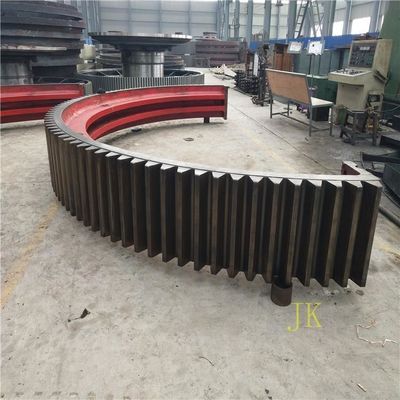

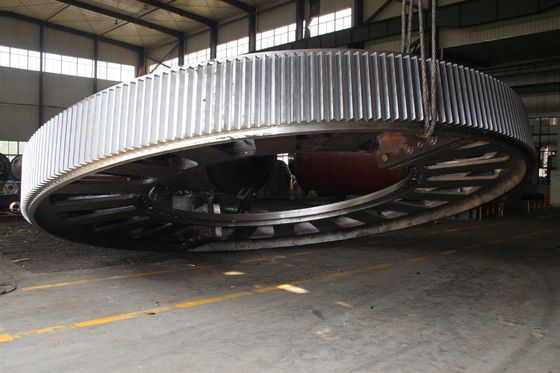

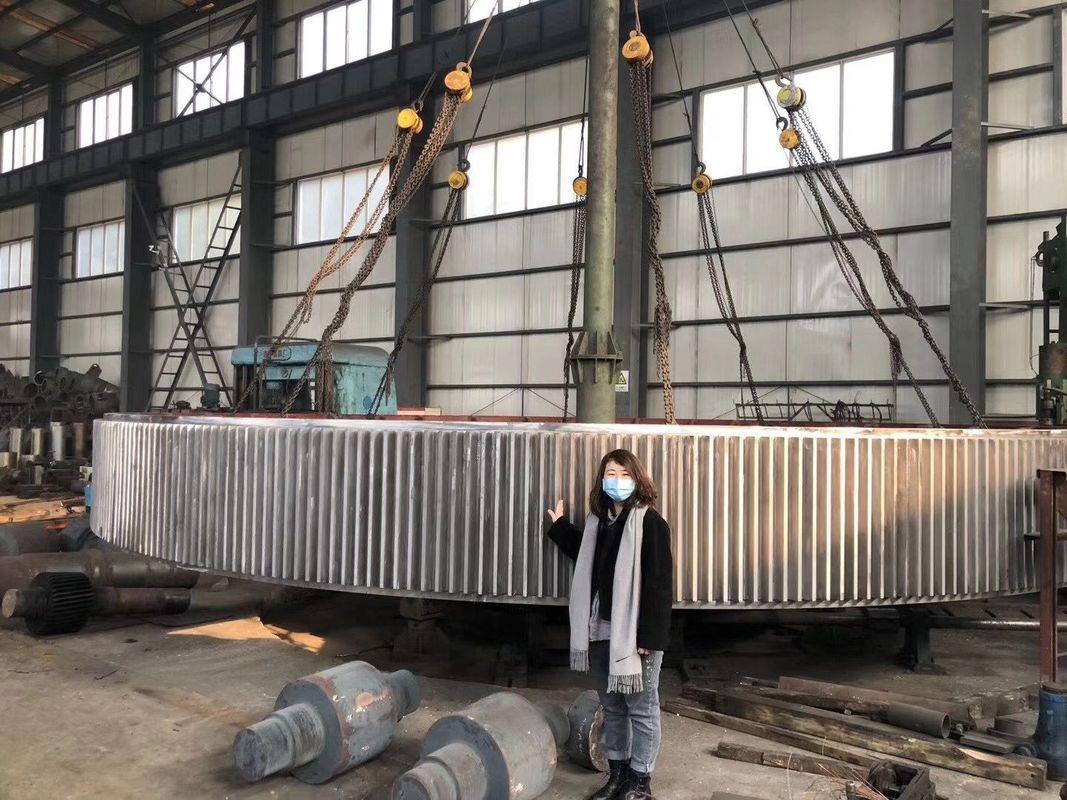

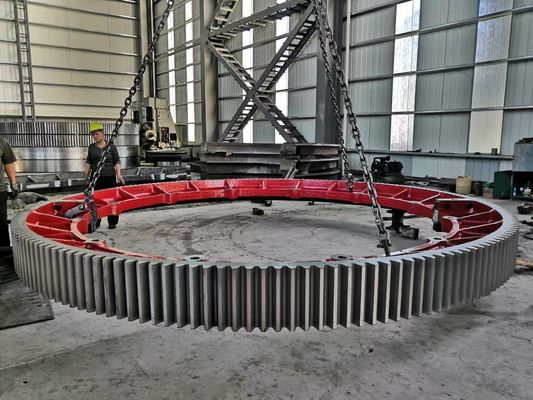

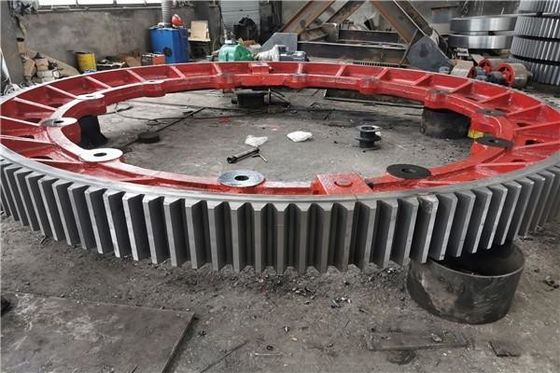

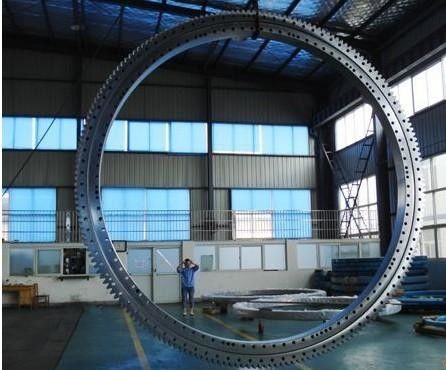

Сверхмощный изготовитель кольца шестерни сушильщика 40CrMo завода цемента вращая и шестерни шпоры

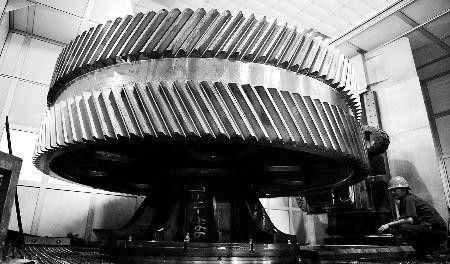

Окружающие механизмы предлагают найти широкое применение в различных отраслях промышленности, в том числе в заводах губчатого железа, сталелитейной и цементной промышленности, горнодобывающей промышленности, ветряных мельниц, а также в других отраслях промышленности.Они доступны в диапазоне модулей от 10 до 70 модулей и минимальных диаметров от 100 до 15000 мм. Кроме того, они имеют максимальный вес 70 тонн.Здесь диапазон отвержденных и заземленных коробки передач/коробки передач включают Worm коробки передач, спиральные / двойные спиральные редукторы / коробки передач, спиральные коробки передач, планетарные коробки передач и другие.


Машины CITIC IC для резки резьбы включают:

Ø16м Машины для скрещивания с помощью ЧПУ

Ø12м режущая машина (Швейцария)

Ø10м Машины для ловли (Германия)

Ø4m CNC высокоскоростная лопатка (Германия)

Ø1,6м Горизонтальная КВЧ-машина (Германия)

Ø5m ССК шлифовальная машина (Германия)

Ø2,8м ССУ для шлифовки профильных редукторов (Германия)

Ø1,25м ССУ для шлифовки профильных редукторов (Германия)

Ø1m ССК с шлифовкой для профилей (Германия)

Ø0,8m ССУ-машина для шлифовки профильных редукторов (Германия)

Диаметр: минимум от 100 мм до 16000 мм.

Массовая масса: максимум 120 МТ.

Рейтинги:

Минимум 3 к.с. до максимум 1400 к.с.

Тип смазки "пробки" / "принудительная смазка"

Мы являемся ведущим поставщиком Кильн Girth Gears для различных заводов, перечисленных ниже.

1. Губчатые железные растения 50TPD 100TPD 300TPD 350TPD 500TPD 1000TPD

2Цементные заводы по требованиям заказчиков

3- редукторы для фосфатных шахт, алюминиевые заводы, каолин-бентонит

Мощность резки:

1. диаметром от 100 мм до 16000 мм

2. Модуль 10 - Модуль 70

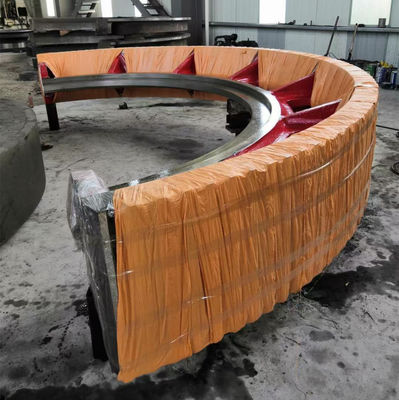

Окружность Кильна передачи доступны в основном в двухчасти, четыре части, 8 частей или много сегментов в зависимости от требования и пригодности с применением передачи.В области деталей мельниц, Мы поставляем головки фрезовых станков, впускные отверстия, шлифовальные ролики, цементные печи, литейные механизмы, блоки валов. Мы также поставляем конструкции и изделия для сварки.

Документы по обеспечению качества
Следующие отчеты должны быть представлены в Управление по обеспечению качества:
a. Химический отчет
b. Физический отчет
c. Документы тепловой обработки


Спецификация для литейной стали для шлифовальных мельниц
d. Отчет об ультразвуковой инспекции (до и после ремонта)
e. Отчет об инспекции магнитных частиц (до и после ремонта)
f. Отчет о размерах
g. Карты ремонта сварки
h. Процедуры сварки и квалификационный отчет по процедурам
i. квалификация сварщика
j. квалификация инспектора по неразрушающим испытаниям

Технические требования к большому кольцу CITICIC Gear:
1) предварительно обрабатывается до нормализации поверхности отверждения обработки, твердость должна HB210 ~ 250; механические характеристики являются конечной прочностью Rb 690MPa, напряжение выхода Rs 490MPa, удлинение D5 11%,Уменьшение площади W на 25%, прочность при ударе Ak 30J; зубные индукционные отверстия, твердость HRC50 ~ 55; эффективная глубина отверстия 3 ~ 5 мм.
2) общее обнаружение ультразвуковых дефектов, внутреннее качество должно соответствовать двум требованиям требованиям стандарта GB7233-87; зуб и филе магнитные частицы инспекции,качество должно соответствовать двум требованиям стандартов GB/T9444-88.
3) Обратите внимание, что литье не закруглено R5 ~ R10.
4) зубная раковина на обоих концах и 1 45b.5) на два с половиной кольца шириной зубной решетки каждого кольцевого соединения вдоль края целого кольца, сделанного из высокопрочных болтов,в сочетании с поверхностью зуба должна быть в нижнем центре.
Процесс производства крупных кольцевых резьбов
2.1 грубого
Стальные литья предоставляются CITIC Heavy Machinery Co., Ltd. Завод тяжелой ковки, управляемый стандартом GB11352-89, устанавливает требования к моделированию в соответствии с процессом литья, плавки,кастингПри осмотре и принятии чертежей и технических требований для стального белого
Проверки, согласно стандартам JB/T6402-92, выданные после принятия
Процедура снижения.
2.2 грубость
Пересекается путем рисования и выдержки, выравнивания, соединения, обработки как внутри, так и за пределами круга, сочетания фрезерного, бурения и других процессов.
2.3 Ущерб от разведки
Общее обнаружение ультразвуковых дефектов, внутреннее качество должно соответствовать двум требованиям стандартов GB7233-87.
2.4 нормализация предварительной обработки
Полукольцевые пары нормализующие и закаливающие обработку, обеспечивают хорошую организацию для последующего отверждения поверхности; прессовые чертежи деформации полукольцевого редуктора проверки после термической обработки.

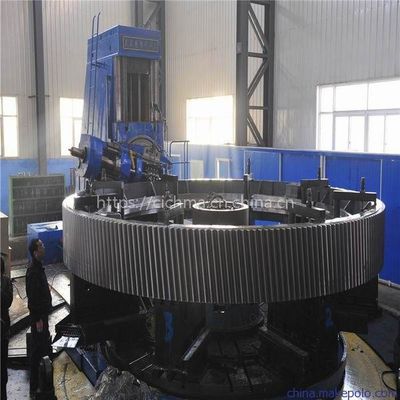

2.5 Обработка
Первые два с половиной кольца сделаны с высокой прочностью болты, соединяющие кольцо в целом, общий процесс путем рисования круга Quannei Wai зубы и верхний и нижний конец,и затем рисование и обработка требований фрезерного процесса.
2.6 Устранение процессуального напряжения
Общее кольцо обжигалось, чтобы устранить стресс.
2.7 общее отверждение поверхности кольца
ИФ вдоль альвеолярной поверхности зуба с индукционной закаленностью, твердость HRC50 ~ 55, эффективная глубина закаленного слоя 3 ~ 5 мм.
2.8 Заключительная инспекция
Во-первых, частота обнаружения охлаждения, твердость после закаливания кольцевого редуктора, соответствует требованиям чертежей; во-вторых,для обнаружения того, является ли максимальный внешний диаметр больше размер D6944 как деформация 3 мм, механическая коррекция, необходимая до квалификации; в-третьих, зуб и филе магнитные частицы инспекции, качество должно соответствовать двум требованиям требованиям стандарта GB/T9444-88; наконец,согласно чертежам и техническим требованиям для окончательной проверки.
