Простой конструкции сушильщик с широким применением
Сушилки являются основным оборудованием в таких отраслях промышленности, как переработка полезных ископаемых, строительные материалы, металлургия и химикаты, в основном используемые для сушки материалов со специфическим содержанием влаги или размером частиц.Двигательные сушилки, в частности, получили широкое применение из-за их сильной адаптивности к материалам, способности сушить различные материалы, простой структуры и стабильной и надежной работы.
Сушилки имеют широкий спектр применений, эффективно сушат различные материалы, включая железоокислитель, грязь, кокс, сырой железный полив, концентрат меди, карбид кремния порошок,Рядкоземельные руды, ртуть руды в порошке, оловянная руда в порошке, кобальтовая руда в порошке, никелевая руда в порошке, марганцевая руда в порошке, гипсовый порошок, бентонит, каолин, рафинированная железная руда, свинцовый концентрат, нефтекокс, золотая руда в порошке,стальные шлаки, водяные шлаки, фторитные руды, морской песок и речный песок.
Структурные характеристики оборудования

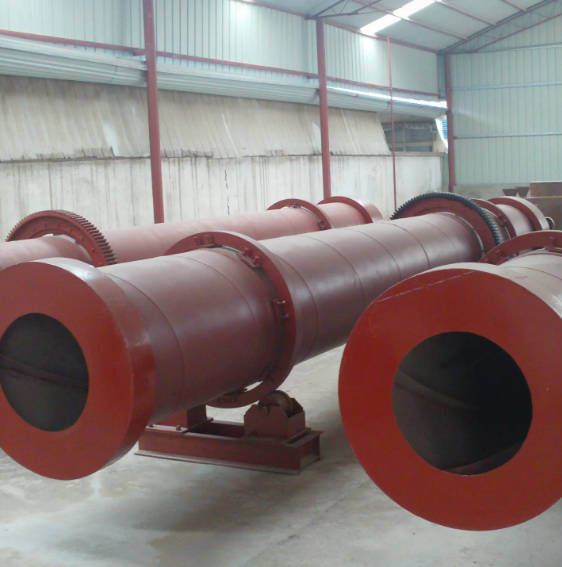

Эта серия сушилки включает в себя барабанные сушилки, вращающиеся сушилки, сушилки для песка, сушилки для лигнитного песка, сушилки для речного песка и т. д. Основная структура состоит главным образом из ключевых компонентов, таких как корпус барабана,Большое колесо редуктора, небольшие редукторы, подпорные ролики, тяговые ролики, шины и подпорные роликовые валы.
Принцип работы оборудования: электродвигатель передает энергию через V-ремень. После двухэтапного уменьшения редуктором небольшая передача приводит в действие большую передачу,приводящий корпус барабана к плавному вращению при заданной скорости, обеспечивая равномерное нагревание и сушку материала внутри.
Основные типы и особенности
1. Ротационный сушильщик на барабанах
Ротационные барабанные сушилки широко используются в строительных материалах, металлургии, химической, цементной и других отраслях промышленности. Они могут сушить такие материалы, как шлаки, известняк, угольный порошок и глину,и может также использоваться для сушки удобрений с определенным содержанием влаги и размером частиц в производстве комбинированных удобрений.
Оборудование в основном состоит из вращающегося корпуса, подъемных плит, трансмиссионного устройства, поддерживающего устройства и уплотнительных колец, обладающих такими преимуществами, как разумная структура, отличное изготовление,высокий выходРаспределение и угловая конструкция подъемных плит являются научными, обеспечивая стабильную производительность, высокое использование тепловой энергии,сушка однородного материала, низкая частота очистки и удобное обслуживание.
2. Ротационный сушильщик Ротационные сушильщики обладают высокой адаптацией к различным материалам, удовлетворяя потребности в сушке различных материалов. Они обычно используются в цементных заводах для сушки известняка, глины, угольного порошка,и смешанные материалы, а также подходят для металлургии, горнодобывающей промышленности, электроэнергетики, химической и пищевой промышленности.
Это оборудование простое и надежное в эксплуатации, имеет отличную пылезащитную герметичность и легко обслуживается.что делает его широко используемым оборудованием для сушки в цементной промышленности и смежных промышленных секторах..
3. Ротационные сушилки для барабанов Ротационные сушилки для барабанов используются во многих отраслях промышленности, включая пищевую, кормовую, химическую, фармацевтическую и горнодобывающую промышленность.
Рабочий процесс: после обезвоживания влажный материал попадает в сушилку и качается равномерно распределенными подъемниками внутри барабана,обеспечение полного контакта с горячим воздухом и ускорение передачи тепла и массы во время сушкиПри совместном действии наклонных подъемников и потока горячего воздуха материал выпускается в виде готового продукта из другого конца оборудования через выпускный клапан в форме звезды.
Эта машина подходит для сушки различных видов отходов с содержанием влаги ниже 85%, таких как зерна пивоварни, остатки сои, распыляемые кукурузные кожуры, угольная слизь и фруктовая смола.Это оказывает значительное влияние на расширение ресурсов кормов., снижая расходы на разведение и минимизируя загрязнение окружающей среды.
Параметры продуктаРотационная печь для цемента
(1) Технические параметры серии H вращающейся сушилки, сушилки на кубиках, барабанной сушилки, вращающейся сушилки
| Спецификация продукта ((m) | Объем барабана ((m3) | Производственная мощность ((t/h) | Угол установки ((%) | Максимальная температура введения
(°C) | Мощность основного двигателя ((kw) | Всего масса ((t) |
| Φ1,2×8.0 | 9.0 | 1.9-2.4 | 3-5 | 700-800 | 7.5 | 9 |
| Φ1,2×10 | 11.3 | 2.4-3.0 | 3-5 | 700-800 | 7.5 | 11 |
| Φ1,5×12 | 21.2 | 4.5-5.7 | 3-5 | 700-800 | 15 | 18.5 |
| Φ1,5×14 | 24.7 | 5.3-6.6 | 3-5 | 700-800 | 15 | 19.7 |
| Φ1,5×15 | 26.5 | 5.7-7.1 | 3-5 | 700-800 | 15 | 20.5 |
| Φ1,8×12 | 30.5 | 6.5-8.1 | 3-5 | 700-800 | 18.5 | 21.5 |
| Φ1,8×14 | 35.6 | 7.6-9.5 | 3-5 | 700-800 | 18.5 | 23 |
| Φ2,2×12 | 45.6 | 9.7-12.2 | 3-5 | 700-800 | 22 | 33.5 |
| Φ2,2×14 | 53.2 | 11.4-14.2 | 3-5 | 700-800 | 22 | 36 |
| Φ2,2×16 | 60.8 | 13.0-16.2 | 3-5 | 700-800 | 22 | 38 |
| Φ2,4×14 | 63.3 | 13.5-16.9 | 3-5 | 700-800 | 37 | 45 |
| Φ2,4×18 | 81.4 | 17.4-21.7 | 3-5 | 700-800 | 37 | 49 |
| Φ2,4×20 | 90.4 | 19.3-24.1 | 3-5 | 700-800 | 45 | 54 |
| Φ2,4×22 | 99.5 | 21.2-26.5 | 3-5 | 700-800 | 45 | 58 |
| Φ2,6×24 | 127.4 | 27.4-34.0 | 3-5 | 700-800 | 55 | 73 |
| Φ3.0×20 | 141.3 | 30.1-37.7 | 3-5 | 700-800 | 75 | 85 |
| Φ3.0×25 | 176.6 | 37.7-47.1 | 3-5 | 700-800 | 75 | 95 |
| Φ3,2×25 | 201 | 42.9-53.6 | 3-5 | 700-800 | 90 | 110 |
| Φ3,6×28 | 285 | 60.8-76.0 | 3-5 | 700-800 | 160 | 135 |
(2) Технические параметры сушилки с косвенным теплопередачей
Положение
Диаметр барабана x длина | Вне диаметра барабана
(мм) | Внутри диаметра барабана
(мм) | Длина барабана
(m) | Объем барабана
(м3) | Склон барабана | Тип подъемной доски | Максимальная температура введения
(°C) | Размеры ((m) |
Φ1,5×15 м
Φ1,5×17 м
Φ1,5×19 м | 1500 | 500 | 15
17
19 | 20.27
22.97
25.68 | 3-5% | Тип подъема | 850 | 16.2х2.7х2.7
18.2х2.7х2.7
20.0х2,9х2.9 |
Φ1,8×21 м
Φ1,8×23 м
Φ1,8×25 м | 1800 | 650 | 21
23
25 | 35.91
39.33
42.75 | 3-5% | Тип подъема | 850 | 22.5х2,7х2.7
24.5х2,9х2.9
26.5х2,9х2.9 |
Φ2,2×21 м
Φ2,2×23 м
Φ2,2×25 м | 2200 | 800 | 21
23
25 | 58.10
63.61
69.15 | 3-5% | Тип подъема | 850 | |

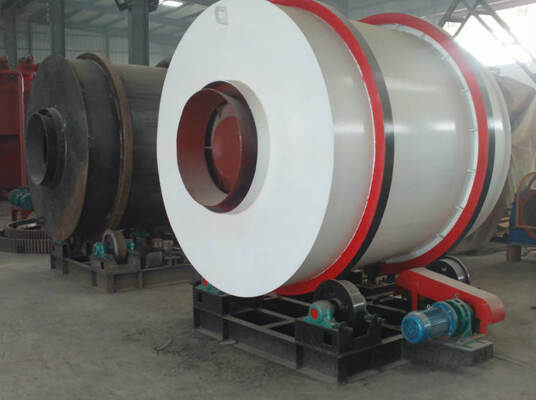

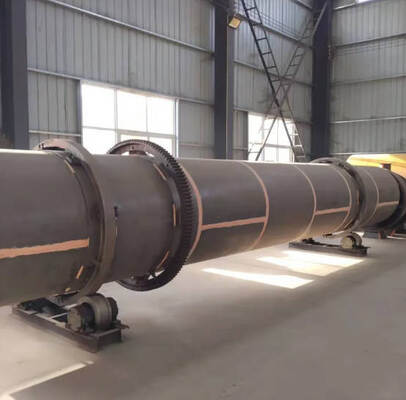

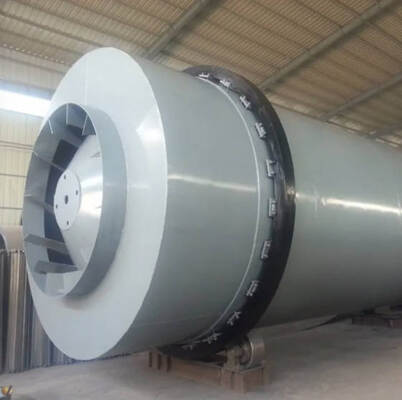

Продуктовый дисплей цементной печи
Ротационная печь для цемента
Вопросы и ответы
Вопрос: Почему мы верим в Luoyang Zhongtai Industries Co., Ltd:
О: 1. Более 30 лет опыта.
2Мы являемся ведущим профессиональным поставщиком горных машин, строительных машин, литейных машин и кованых деталей.
3Все продукты получили сертификат управления качеством ISO9901:2000 и сертификаты CE, ROHS.
Вопрос: Время доставки?
Ответ: Время поставки деталей 1-2 месяца, машин 2-3 месяца.
Вопрос: Условия оплаты?
О: Принимаем тип оплаты: T/T, L/C, Western union, наличные.
Залог в размере 30% при подписании договора.
