Компактная структура и стабильная работа ковшового элеватора
Ковшовый элеватор - это устройство, используемое для транспортировки материалов с нижнего уровня на верхний. После того, как материал подается в бункер через вибрирующую платформу, оборудование автоматически запускает непрерывную транспортировку вверх.
Рабочий процесс выглядит следующим образом: ковши зачерпывают материал из нижней зоны хранения, поднимаются вверх конвейерной лентой или тяговой цепью, а после достижения вершины поворачиваются вокруг верхнего шкива, а затем наклоняются вниз, выгружая материал в предназначенный приемный желоб.
В зависимости от способа передачи ковшовые элеваторы делятся на два типа:
Ременной тип: в качестве передающего компонента используется резиновая лента, которая надевается на приводные и ведомые шкивы в верхнем и нижнем концах. Вращение шкивов приводит в движение ленту и ковши.
Цепной тип: Оснащен двумя параллельными приводными цепями с соответствующими приводными и ведомыми звездочками, установленными в верхней и нижней частях. Зацепление звездочек и цепей обеспечивает подъем и транспортировку ковшей.
Чтобы предотвратить разлетание пыли во время транспортировки, ковшовый элеватор собирается с кожухом, образуя замкнутое транспортировочное пространство.
С конструктивной точки зрения, основными компонентами ковшового элеватора являются ковши, приводное устройство, верхние и нижние шкивы (или звездочки), конвейерная лента (или тяговая цепь), натяжное устройство и кожух. Эти компоненты работают вместе, чтобы обеспечить стабильную и эффективную работу оборудования.
Параметры продукции конвейерно-подъемной машины
Ковшовый элеватор серии TH/TGH
| Модель |
Форма ковша |
Производительность
(м3/ч) |
Ковш |
Цепь |
Диаметр окружности зубьев звездочки (мм) |
Рабочая скорость ковша
(м/с) |
Макс. размер материалов
(мм) |
| Ширина (мм) |
Объем
(л) |
Расстояние
(мм) |
Шаг
(мм) |
Разрушающая нагрузка
(кН) |
| TH315 |
zh |
36.6 |
315 |
3.75 |
500 |
50 |
≥320 |
φ630 |
1.4 |
35 |
| sh |
58.6 |
6 |
| TGH315 |
zh |
46 |
3.75 |
400 |
| sh |
80 |
6 |
| TH400 |
zh |
57.7 |
400 |
5.9 |
500 |
40 |
| sh |
92.8 |
9.5 |
| TGH400 |
zh |
80 |
5.9 |
400 |
| sh |
125 |
9.5 |
| TH500 |
zh |
73 |
500 |
9.3 |
688 |
86 |
≥480 |
φ800 |
1.5 |
50 |
| sh |
118 |
15 |
| TGH500 |
zh |
100 |
9.3 |
516 |
| sh |
157 |
15 |
| TH630 |
zh |
114 |
630 |
14.6 |
688 |
60 |
| sh |
185 |
23.6 |
| TGH630 |
zh |
152 |
14.6 |
516 |
| sh |
246 |
23.6 |
| TH800 |
zh |
146 |
800 |
23.3 |
920 |
92 |
≥570 |
φ1000 |
1.4 |
75 |
| sh |
235 |
37.5 |
| sh |
365 |
58 |

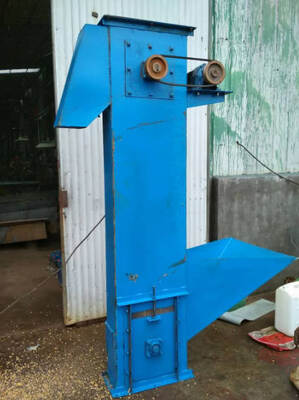

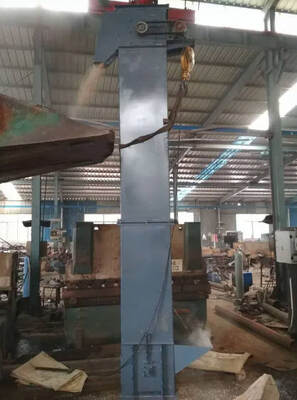

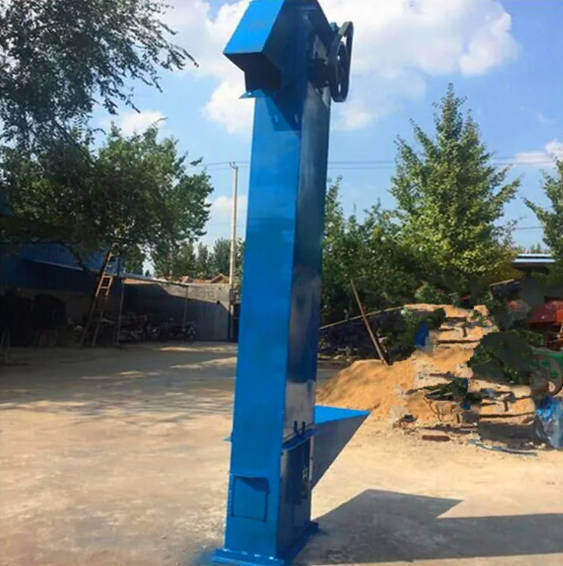

Отображение продукта Конвейерно-подъемная машина
Конвейерно-подъемная машина
FQA
В: Почему мы верим в luoyang zhongtai industries co., ltd:
О: 1. Более 30 лет опыта.
2. Мы являемся ведущим профессиональным поставщиком горнодобывающего оборудования, строительной техники, литья и кованых деталей.
3. Все продукты получили сертификат управления качеством ISO9901:2000 и сертификаты CE, ROHS.
В: Срок поставки:
О: Срок поставки деталей 1-2 месяца, машин 2-3 месяца.
В: Условия оплаты:
О: Принимаем следующие виды оплаты: T/T, L/C, Western union, наличные. 30% предоплата при подписании контракта. Полная оплата перед отправкой.
В: Гарантия качества?
О: Гарантийный срок: один год для основного оборудования. Если что-то не так, мы предоставим техническую консультацию и немедленно найдем решение. Для изнашиваемых деталей мы гарантируем высококачественные детали для долгосрочной поставки.
В: Послепродажное обслуживание?
О: Мы можем предоставить техническое руководство по испытаниям машин и техническому обслуживанию деталей, если это необходимо конечному пользователю.
