Высокая эффективность и простота эксплуатации гидравлического фильтр-пресса

Высокая эффективность и простота эксплуатации гидравлического фильтр-пресса

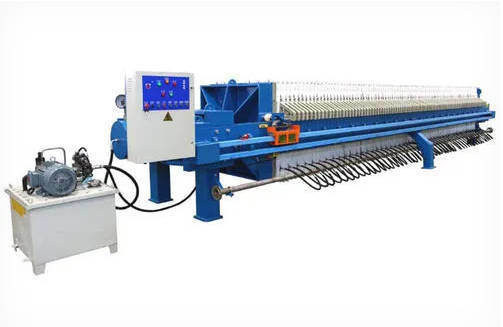

Гидравлический автоматический фильтр-пресс с поддержанием давления - это промышленное оборудование, которое обеспечивает разделение твердой и жидкой фаз путем приложения механического давления к гидравлической системе. Его основная структура состоит из массива фильтровальных плит и фильтровальной рамы для формирования закрытой фильтровальной камеры. Оборудование использует усиленные полипропиленовые фильтровальные плиты, оснащено вертикальной гидравлической станцией для достижения функции автоматического поддержания давления, а система электронного управления интегрирует модуль ПЛК и человеко-машинный интерфейс. Давление фильтрации может достигать 0,5-1,6 МПа, а производительность охватывает площадь фильтрации 20-1180 м². Подходит для обезвоживания шлама в химической, горнодобывающей, металлургической и других областях.

Принцип работы

Сжатие фильтровальной плиты: Гидравлическое масло поступает в масляный цилиндр после повышения давления масляным насосом, толкая шток поршня, чтобы привести компрессионную плиту в движение вдоль поперечной балки, так что многослойная фильтровальная плита закрывается, образуя закрытое фильтровальное пространство.
Подача фильтрации: Материал впрыскивается в фильтровальную камеру через насос подачи высокого давления, а жидкие компоненты выводятся через дренажную трубу через фильтровальную ткань, при этом твердые частицы задерживаются в фильтровальной камере.
Прессование и обезвоживание: Диафрагменная плита может быть заполнена сжатым воздухом или жидкостью для вторичного выдавливания, уменьшая содержание влаги в фильтровальном кеке до требуемого диапазона процесса.
Разгрузка и сброс: Гидравлическая система подает масло в обратном направлении, чтобы вернуть прижимную плиту. После того, как фильтровальная плита будет раздвинута одна за другой, фильтровальный кек автоматически выпадет.

Параметры продукта оборудования для обогащения руды

Технические данные пластинчато-рамного типа

ТЕХНИЧЕСКИЕ ДАННЫЕ УТОПЛЕННОГО ТИПА

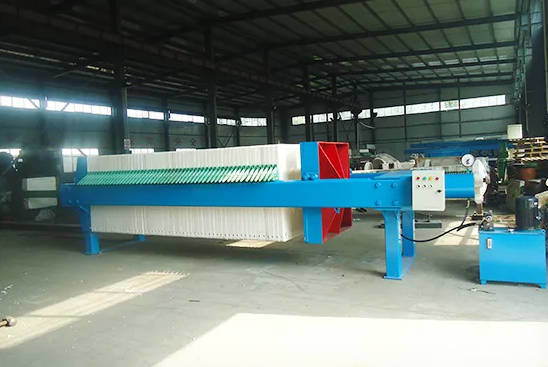

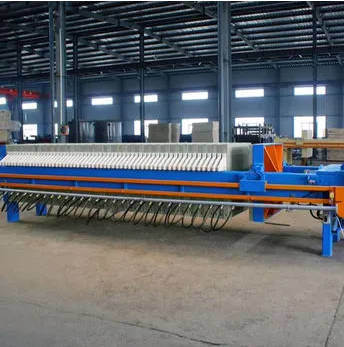

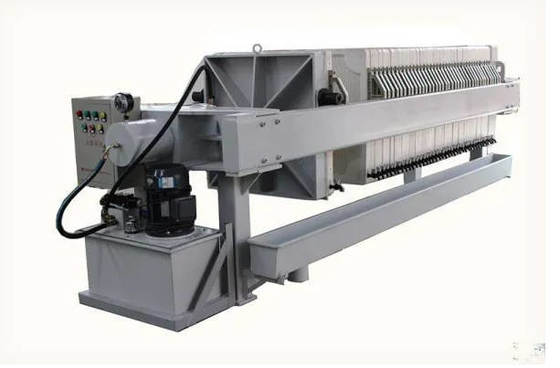

Отображение продукта оборудования для обогащения руды

Оборудование для обогащения руды
