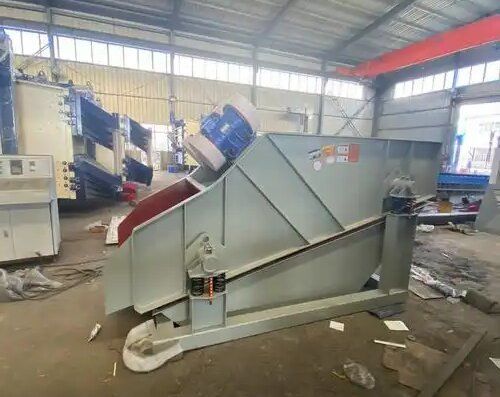

Вибросито для горнодобывающей износостойкой стальной пластины многослойной классификации
Введение
Это устройство механического разделения для фильтрации, используемое для обработки твердых частиц в шламе. Оно состоит из сита и вибратора. Размер сита указывается размером ячейки, при этом размеры ячеек ниже 50 считаются крупными, а 80 ячеек и выше - мелкими. Вибратор представляет собой эксцентриковое колесо, которое вращается под воздействием двигателя, заставляя вибрировать раму сита. Когда шлам попадает на поверхность сита, более крупные твердые частицы задерживаются и выгружаются с одного конца вдоль наклонной поверхности. Более мелкие твердые частицы вместе с жидкостью шлама проходят через отверстия сита в шламовый бассейн.
Применение
Эта серия подходит для обезвоживания, удаления среды, удаления шлама и сортировки различных материалов в угольной, металлургической, горно-обогатительной, энергетической, легкой промышленности и производстве сахара. Она обеспечивает высокую производительность и эффективность просеивания.
Принцип работы
Система работает, непрерывно подбрасывая материал вверх под углом на поверхности сита под действием возбуждающих сил. Материал разрыхляется во время подъема, а столкновение с поверхностью сита заставляет частицы, равные или меньшие, чем отверстия сита, проходить через него, достигая обезвоживания, разделения или классификации.
Принцип самосинхронизации:Вибратор сита типа B не имеет принудительного соединения, и между двумя валами нет шестерен. Чтобы обеспечить вибрацию сита по прямой траектории, два вала должны работать в строгой синхронизации и в противоположных направлениях. Это естественным образом достигается в вибрирующей системе, такой как двухвальное сито.
Принцип работы демпфера:Как в рабочем, так и в припаркованном состоянии резиновый блок не соприкасается с отверстием основания. Он оказывает симметричное давление на коробку сита, поддерживая стабильное положение и устраняя боковую вибрацию и кручение.
Когда коробка сита вибрирует во время припаркованной резонансной вибрации, амплитуда коробки сита превышает зазор между резиновым блоком и отверстием основания. В этот момент вибрация должна преодолеть динамическое трение между резиновым блоком и коробкой сита. Трение демпфирует часть кинетической энергии, ограничивая резонансную амплитуду тремякратной рабочей амплитудой. Демпфирующая сила регулируется с помощью регулировочного винта.

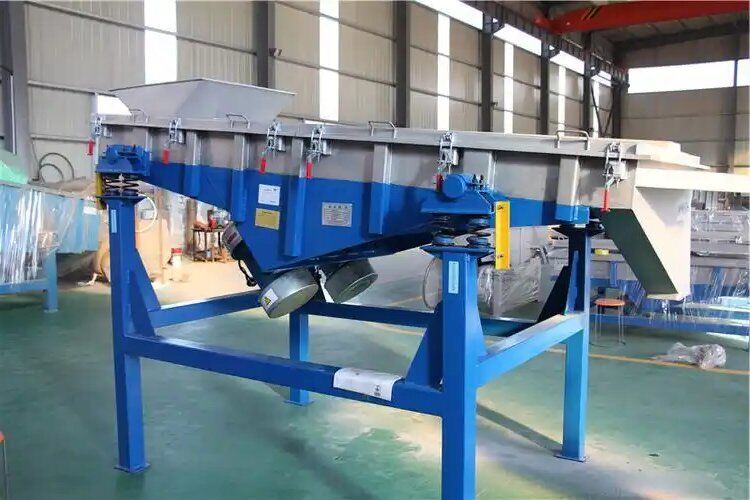

Отображение продукта
Параметры продукта
| Модель |
Характеристики сита |
Слой сита |
Размер ячейки |
Размер подачи |
Производительность |
Мощность двигателя |
Общий вес |
Частота вибрации |
Двойная амплитуда |
Наклон сита |
Размеры |
| |
(Д*Ш)(мм) |
Слой |
мм |
мм |
(т/ч) |
кВт |
кг |
(Гц) |
(мм) |
°C |
(Д*Ш*В)(мм) |
| ZSSW1237 |
3700*1200 |
1 |
4-50 |
≤200 |
10-100 |
5.5*2 |
2250 |
16 |
6-8 |
15 |
3800*2050*1920 |
| 2ZSW1237 |
3700*1200 |
2 |
4-50 |
≤200 |
10-100 |
5.5*2 |
3345 |
16 |
6-8 |
15 |
3800*2050*2200 |
| ZSW1443 |
4300*1400 |
1 |
4-50 |
≤200 |
10-150 |
5.5*2 |
4100 |
16 |
6-8 |
15 |
4500*3040*2500 |
| 2ZSW1443 |
4300*1400 |
2 |
4-50 |
≤200 |
10-150 |
5.5*2 |
4900 |
16 |
6-8 |
15 |
4500*3040*2700 |
| 3ZSW1443 |
4300*1400 |
3 |
4-50 |
≤200 |
10-150 |
5.5*2 |
5870 |
16 |
6-8 |
15 |
4500*3040*2820 |
| 2ZSW1548 |
4800*1500 |
2 |
5-50 |
≤200 |
15-200 |
7.5*2 |
5836 |
16 |
8-10 |
15 |
4800*3140*2814 |
| 3ZSW1548 |
4800*1500 |
3 |
5-50 |
≤200 |
15-200 |
7.5*2 |
6900 |
16 |
8-10 |
15 |
4799*3140*3014 |
| 2ZSW1848 |
4800*1800 |
2 |
5-50 |
≤300 |
50-500 |
7.5*2 |
6489 |
16 |
8-10 |
15 |
4799*3440*2814 |
| 3ZSW1848 |
4800*1800 |
3 |
5-50 |
≤300 |
50-500 |
7.5*2 |
7750 |
16 |
8-10 |
15 |
4799*3440*3014 |
| 4ZSW1848 |
4800*1800 |
4 |
5-50 |
≤200 |
50-500 |
11*2 |
8300 |
16 |
8-10 |
15 |
4799*3440*3503 |
| 2ZSW1860 |
6000*1800 |
2 |
5-150 |
≤300 |
80-600 |
11*2 |
9950 |
16 |
8-10 |
15 |
6000*3440*3326 |
