Дробилка PXH серии для дробления известняка, гранита, габбро, используемая для бетона и металлических рудников
Профиль
Производительность: В зависимости от наличия
Размер загрузки: 1065-1525 мм
Применимые материалы: известняк, гранит, габбро, базальт, речной камень, угольный шлам, кварц, диабаз, железная руда, медная руда, цинковая руда, марганцевая руда и т. д. (твердый камень).
Применение: Искусственный песок, асфальт, известняк, гранит, габбро, базальт, речной камень, угольный шлам, кварц, диабаз, железная руда, медная руда, цинковая руда, марганцевая руда и т. д. (твердая порода). Бетон, металлические рудники, химическая промышленность, автомагистрали, железные дороги, металлургия, строительство, шоссе, водное хозяйство
Принцип работы
Двигатель приводит во вращение горизонтальный вал, который, в свою очередь, через шестерни приводит во вращение эксцентриковую втулку. Затем эксцентриковая втулка заставляет подвижный конус вращаться по кругу, тем самым обеспечивая непрерывное выдавливание и дробление камней. Регулируя гидроцилиндр в нижней части подвижного конуса, подвижный конус можно перемещать вверх и вниз, что позволяет легко регулировать размер выпускного отверстия и, следовательно, размер частиц продукта. В то же время гидроцилиндр также обеспечивает защиту от железа. Когда в дробильную камеру попадает неразрушаемый предмет, гидроцилиндр может автоматически опустить подвижный конус, тем самым освобождая железный блок и продолжая дробление.
Преимущества продукта
- Дробильная камера подходит для всех видов условий дробления, обеспечивая лучшую производительность дробления.
- Износостойкая деталь из марганцевой стали является стандартной деталью, а хромированная футеровка неподвижного конуса и футеровка нижней рамы являются дополнительными деталями.
- Эффективное пылеуплотнение оснащено нагнетателем положительного давления для предотвращения попадания пыли в эксцентриковое устройство и приводное устройство, а также для продления срока службы подшипника дробилки.
- Сбалансированная конструкция, предназначена для мобильных или стационарных операций дробления, благодаря чему ударная сила, передаваемая на опорную раму дробилки, невелика.
- Втулка и уплотнение балки, без снятия балки, могут быть легко заменены, что снижает трудозатраты, время и потребление оборудования, а также производственные потери, вызванные простоем.
- Тяжелый цельный шпиндель, оснащенный запатентованной втулкой шпинделя с резьбой из легированной стали, снижает нагрузку на шпиндель.
- Стопорная гайка подвижного конуса с режущим кольцом может упростить снятие футеровки подвижного конуса
- Конструкция рамы высокой прочности, даже в плохих условиях дробления, может работать без сбоев и продлевать срок службы.
- Шпиндель и подвижный конус отлиты вместе, чтобы избежать ослабления подвижного конуса в процессе дробления.
- Внешнее регулировочное устройство для большого и малого зазора шестерен.
- Индикатор износа упорного подшипника выпускает безвредный серебряный порошок в смазочное масло, когда достигает износа по толщине
- Система управления положением шпинделя позволяет легко регулировать шпиндель для компенсации износа футеровки и контроля размера частиц продукта.
Параметры продукта изКамнедробильная машина
| Модель |
Размер загрузки
мм(дюймы) |
Скорость шестерни
об/мин
|
Мощность Макс.
кВт(л.с.) |
125 мм
(5.0") |
140 мм
(5.5") |
150 мм
(6.0") |
165 мм
(6.5") |
175 мм
(7.0") |
190 мм
(7.5") |
200 мм
(8.0") |
215 мм
(8.5") |
230 мм
(9.0") |
240 мм
(9.5") |
250 мм
(10.0") |
42-65 |
1065
(42) |
600 |
375
(500) |
— |
2010
(2220) |
2335
(2575) |
2515
(2775) |
2870
(3165) |
— |
— |
— |
— |
— |
— |
50-65 |
1270
(50) |
600 |
375
(500) |
— |
— |
2395
(2645) |
2780
(3065) |
2935
(3240) |
— |
— |
— |
— |
— |
— |
54-75 |
1370
(54) |
600 |
450
(600) |
— |
— |
2885
(3185) |
2985
(3295) |
3145
(3470) |
3335
(3680) |
3485
(3845) |
— |
— |
— |
— |
62-75 |
1575
(62) |
600 |
450
(600) |
— |
— |
2890
(3190) |
3615
(3985) |
3815
(4210) |
4205
(4640) |
4330
(4775) |
— |
— |
— |
— |
60-89 |
1525
(60) |
600 |
600
(800) |
— |
— |
— |
4195
(4625) |
4540
(5005) |
5080
(5600) |
5295
(5840) |
5530
(6100) |
5805
(6400) |
— |
— |
60-110E |
1525
(60) |
600 |
1200
(1600) |
— |
— |
— |
— |
5535
(6100) |
6945
(7655) |
7335
(8085) |
7570
(8345) |
8280
(9130) |
8595
(9475) |
8890
(9800) |
Вышеуказанная производительность основана на следующих предположениях: подача 100% через ширину загрузочного отверстия 80%; 80% через 60% ширины загрузочного отверстия и 50% через размер сита 10% от максимального размера загружаемого блока. Эти значения подходят для материалов с насыпной плотностью 1,6 т/м3 (100 фунтов/дюйм3).
Все значения производительности рассчитаны при максимальном эксцентриситете каждого устройства. Все возможности зависят от применения. Факторы, которые следует учитывать при определении общей производительности дробления, включают: характеристики материала, размер загрузки, распределение материала, индекс работы, содержание воды и способ подачи.
| Модель дробилки |
Вес дробилки(кг) |
Сборка балки |
Сборка шпинделя |
Сборка шпинделя |
Сборка нижней рамы |
Сборка управления положением шпинделя |
Эксцентриковая сборка |
42-65 |
119 750 |
20 500 |
80 100 |
23 130 |
29 570 |
4 040 |
3 080 |
50-65 |
153 300 |
30 840 |
54 880 |
28 120 |
29 570 |
4 040 |
3 080 |
54-75 |
242 220 |
38 100 |
85 050 |
38 560 |
62 140 |
5 400 |
5 720 |
62-75 |
298 460 |
69 850 |
109 320 |
42 180 |
62 240 |
5 400 |
5 720 |
60-89 |
398 250 |
65 320 |
154 680 |
66 220 |
82 780 |
10 430 |
8 940 |
60-110E |
553 383 |
103 964 |
169 010 |
103 874 |
114 986 |
21 275 |
17 900 |

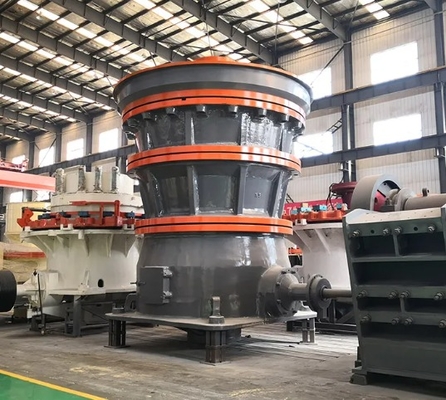

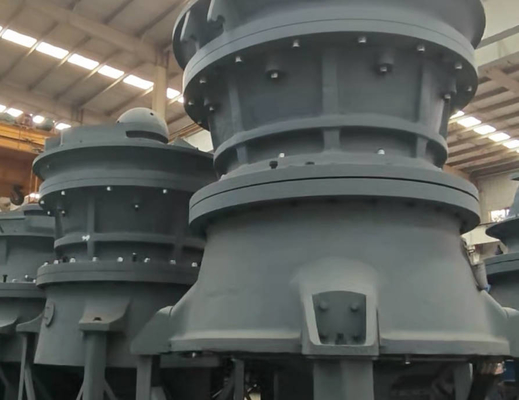

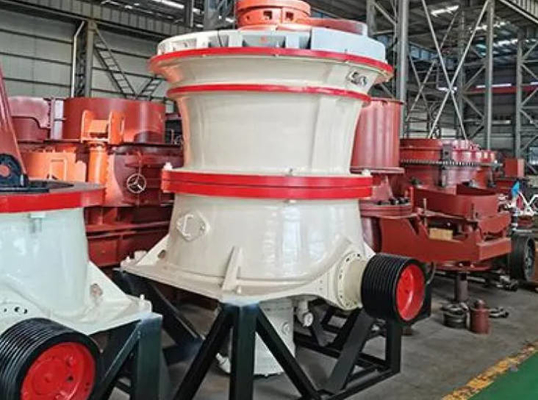

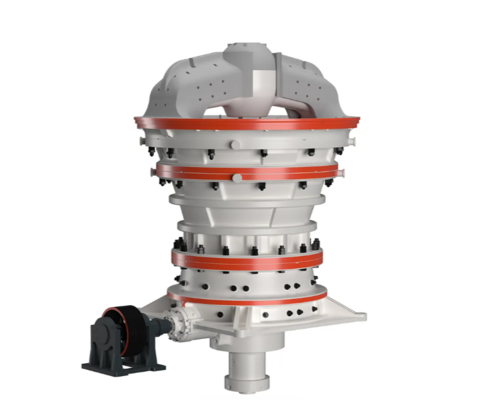

Отображение продукта изКамнедробильная машина
Камнедробильная машина
FAQ
В: Почему мы верим в luoyang zhongtai industries co., ltd:
О: 1. Более 30 лет опыта.
2. Мы являемся ведущим профессиональным поставщиком горнодобывающего оборудования, строительной техники, литья машин и кованых деталей.
3. Все продукты получили сертификат управления качеством ISO9901:2000 и сертификаты CE, ROHS.
В: Срок поставки:
О: Срок поставки деталей 1-2 месяца, машин 2-3 месяца.
В: Условия оплаты:
О: Принимаем следующие виды оплаты: T/T, L/C, Western union, наличные.
30% предоплата при подписании контракта. Полная оплата перед отправкой.
В: Гарантия качества?
О: Гарантийный срок: один год для основного оборудования. Если что-то пойдет не так, мы предоставим техническую консультацию и немедленно найдем решение. Для изнашиваемых деталей мы гарантируем высококачественные детали для долгосрочной поставки.
В: Послепродажное обслуживание?
О: Мы можем предоставить техническое руководство по проведению испытаний машин и техническому обслуживанию деталей, если это необходимо конечному пользователю.
