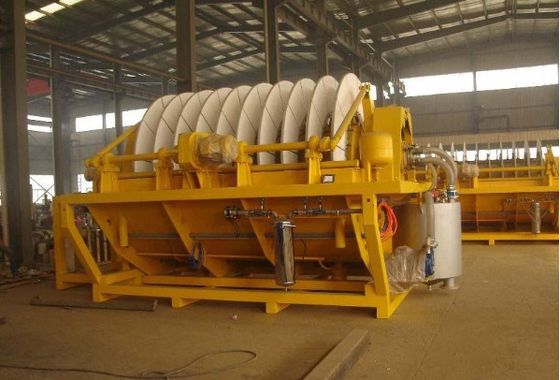

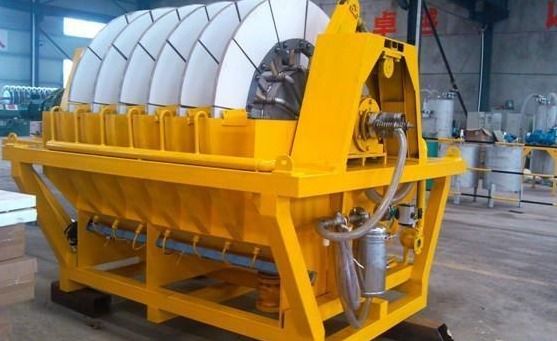

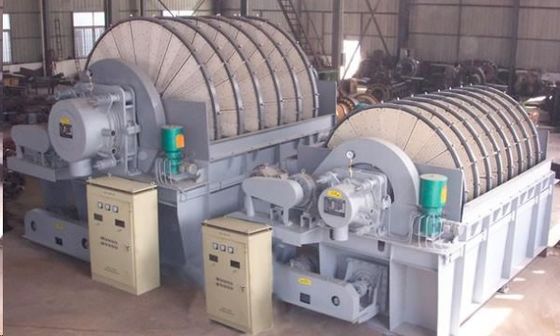

Дисковый фильтр серии GPY с компактной структурой и новыми пластинчатыми секторами со звездообразными точками
Дисковый фильтр серии GPY - это высокоэффективное оборудование для разделения твердой и жидкой фаз, в основном используемое для обезвоживания мелких материалов, таких как флотационный очищенный уголь и отходы. Он также может применяться для разделения твердой и жидкой фаз в таких областях, как металлургия, химическая инженерия, нефтедобыча и очистка сточных вод.
Принцип работы
Под перепадом давления, создаваемым вакуумным насосом, твердые частицы в суспензии образуют кеки на фильтровальной ткани, в то время как жидкость проходит через кеки и фильтровальную ткань для достижения разделения твердой и жидкой фаз. Затем кеки поступают в зону сушки для дальнейшего обезвоживания и, наконец, выгружаются сжатым воздухом и скребком.
Основные характеристики
1. Приводное устройство имеет компактную структуру, надежную работу и может плавно регулироваться по скорости.
2. Установите муфту с ограничением крутящего момента для обеспечения защиты от перегрузки и обеспечения безопасной и надежной работы основного агрегата.
3. Центральный вал имеет сварную конструкцию, которая имеет небольшой вес, хорошую жесткость, высокую прочность и большую производительность по сливу фильтрата. Втулка изготовлена из композитного материала SP, который имеет небольшой вес и износостойкость.
4. Он использует новый тип пластинчатого сектора со звездообразными точками, который имеет небольшой вес, высокую прочность, хорошую гидрофобность, высокую степень открытия, отличную дегидратацию и удаление кеков, низкое содержание влаги в фильтровальном кеке, длительный срок службы, коррозионную стойкость и простоту установки.
5. Он использует фильтровальную ткань из нержавеющей стальной проволоки, которая имеет хороший эффект фильтрации, низкое содержание влаги в фильтровальном кеке, высокую скорость сброса кеков и длительный срок службы.
6. Применяется плавающий сальник мешалки, который позволяет валу мешалки иметь определенную степень плавания, обеспечивая хороший эффект уплотнения и удобную замену уплотнительных деталей.
7. Комбинированное использование мгновенного воздушного обдува и устройства для выгрузки подвесного скребка не только обеспечивает высокую скорость выгрузки кеков (достигающую более 90%), но и позволяет скребку качаться вместе с фильтровальным диском, обеспечивая хорошее силовое состояние для фильтровального диска и снижая нагрузку на основной агрегат.
8. В дополнение к вышеуказанным преимуществам, новые продукты серии GPY20-120 имеют размеры фундамента и размеры выпускного отверстия, разработанные в соответствии с продуктами PG, что удобно для реконструкции старых заводов и обновления оборудования.
Дисковый фильтр серии GPY дляобогатительного оборудования технические данные:
| |
Единица измерения |
GPY-40 |
GPY-60 |
GPY-80 |
GPY-100 |
GPY-120 |
| Площадь фильтрации |
м2 |
40 |
60 |
80 |
100 |
120 |
| Диаметр диска |
мм |
2700 |
| Количество дисков |
|
4 |
6 |
8 |
10 |
12 |
| Скорость шпинделя |
об/мин |
1-0,167 |
0966-0,215 |
| Мощность главного двигателя |
КВт |
2,2 |
4 |
| Скорость мешалки |
об/мин |
73 |
| Рабочая мощность смесительного двигателя |
КВт |
2,2 |
4 |
| Размер подачи |
|
Содержание фракции менее 0,063 мм составляет не более 35-40% |
| Концентрация материала |
г/л |
250-350 |
| Производительность |
т/ч |
8-12 |
12-18 |
16-24 |
20-30 |
24-36 |
| Продукт воды |
% |
22-24 |
| Размеры (Д×Ш×В) |
мм |
3217×3450×3275 |
4017×3450×3275 |
4817×3450×3275 |
5617×3450×3275 |
6417×3450×3275 |
| Вес |
кг |
5485 |
7736 |
8754 |
10099,4 |
11189 |
