Дисковый фильтр серии GPY с компактной структурой и надежной работой
Дисковый фильтр серии GPY - это высокоэффективное оборудование для разделения твердой и жидкой фаз, в основном используемое для обезвоживания и разделения твердой и жидкой фаз мелкозернистых материалов.
Назначение
В основном используется для обезвоживания мелкозернистых материалов, таких как флотационный уголь крупностью 0-0,5 мм и отходы, а также может использоваться для разделения твердой и жидкой фаз в таких областях, как металлургия, химическая промышленность, нефтедобыча и очистка сточных вод.
Принцип работы
Посредством разницы давлений, создаваемой вакуумным насосом, на фильтровальной ткани образуется фильтровальный слой. Жидкая фаза выводится через фильтровальный слой и фильтровальную ткань, достигая разделения твердой и жидкой фаз. Фильтровальный слой проходит через зону сушки для удаления большей части влаги, затем сдувается сжатым воздухом в зоне продувки воздухом и, наконец, выгружается скребком, завершая один цикл.
Основные характеристики
1. Трансмиссионное устройство имеет компактную структуру, надежную работу и может плавно регулироваться по скорости.
2. Установлена муфта с ограниченным крутящим моментом для защиты от перегрузок, обеспечивающая безопасную и надежную работу основного агрегата.
3. Центральный вал имеет сварную конструкцию, которая имеет небольшой вес, хорошую жесткость, высокую прочность и большую производительность по сливу фильтрата. Втулка изготовлена из композитного материала SP, который является легким и износостойким.
4. Применяется новый тип пластинчатого сектора из звездчатого пластика, который имеет небольшой вес, высокую прочность, хорошую гидрофобность, высокую степень открытия, отличную дегидратацию и удаление кека, низкое содержание влаги в фильтровальном кеке, длительный срок службы, коррозионную стойкость и удобство для отделки.
5. Применяется фильтровальная ткань из нержавеющей стали, которая имеет хороший эффект фильтрации, низкое содержание влаги в фильтровальном кеке, высокую скорость сброса кека и длительный срок службы.
6. Применяется плавающий сальник импеллерного перемешивающего устройства, который позволяет валу перемешивающего устройства иметь определенную степень плавания, обеспечивая хороший эффект уплотнения и облегчая замену уплотнительных деталей.
7. Одновременное использование устройств мгновенной продувки воздухом и подвесного скребкового разгрузочного устройства не только обеспечивает высокую скорость выгрузки кека (достигающую более 90%), но и позволяет скребку качаться вместе с фильтровальным диском, поддерживая хорошее силовое состояние на фильтровальном диске и снижая нагрузку на основной агрегат.
В дополнение к вышеуказанным преимуществам, новые серии продуктов GPY20-120 имеют размеры фундамента и размеры выпускного отверстия, разработанные в соответствии с продуктами PG, что удобно для реконструкции старых заводов и обновления оборудования.
Оборудование Технические данные:
| |
Единица измерения |
GPY-40 |
GPY-60 |
GPY-80 |
GPY-100 |
GPY-120 |
| Площадь фильтрации |
м2 |
40 |
60 |
80 |
100 |
120 |
| Диаметр диска |
мм |
2700 |
| Количество дисков |
|
4 |
6 |
8 |
10 |
12 |
| Скорость шпинделя |
об/мин |
1-0.167 |
0966-0.215 |
| Мощность главного двигателя |
КВт |
2.2 |
4 |
| Скорость перемешивающего устройства |
об/мин |
73 |
| Рабочая мощность перемешивающего двигателя |
КВт |
2.2 |
4 |
| Размер подачи |
|
Содержание фракции менее 0,063 мм не более 35-40% |
| Концентрация материала |
г/л |
250-350 |
| Производительность |
т/ч |
8-12 |
12-18 |
16-24 |
20-30 |
24-36 |
| Влажность продукта |
% |
22-24 |
| Размеры (Д×Ш×В) |
мм |
3217×3450×3275 |
4017×3450×3275 |
4817×3450×3275 |
5617×3450×3275 |
6417×3450×3275 |
| Вес |
Кг |
5485 |
7736 |
8754 |
10099.4 |
11189 |

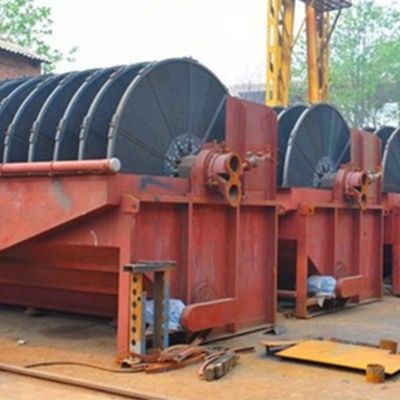

Дисковый фильтр оборудовании для обогащения руды

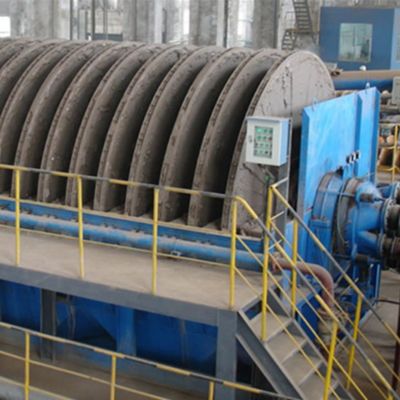

Дисковый фильтр оборудовании для обогащения руды

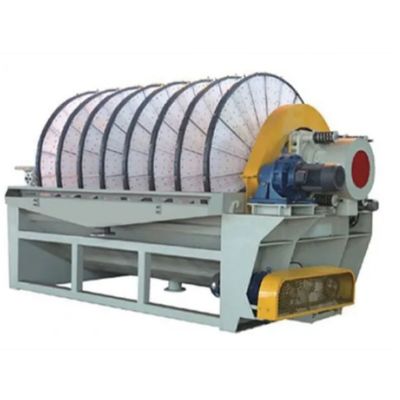

Дисковый фильтр оборудовании для обогащения руды
Вопросы и ответы
В: Почему мы верим в luoyang zhongtai industries co., ltd:
О: 1. Более 30 лет опыта.
2. Мы являемся ведущим профессиональным поставщиком горнодобывающего оборудования, строительной техники, литья и кованых деталей.
3. Вся продукция сертифицирована по системе менеджмента качества ISO9901:2000 и имеет сертификаты CE, ROHS.
В: Срок поставки?
О: Срок поставки запчастей 1-2 месяца, машин 2-3 месяца.
В: Условия оплаты?
О: Принимаем следующие виды оплаты: T/T, L/C, Western union, наличные.
30% предоплата при подписании контракта. Полная оплата перед отправкой
В: Гарантия качества?
О: Гарантийный срок: один год на основное оборудование. Если что-то пойдет не так, мы предоставим техническую консультацию и немедленно найдем решение. Для изнашиваемых деталей мы гарантируем поставку высококачественных деталей на долгосрочной основе.
В: Послепродажное обслуживание?
О: Мы можем предоставить техническое руководство по проведению испытаний машин и техническому обслуживанию деталей, если это необходимо конечному пользователю.

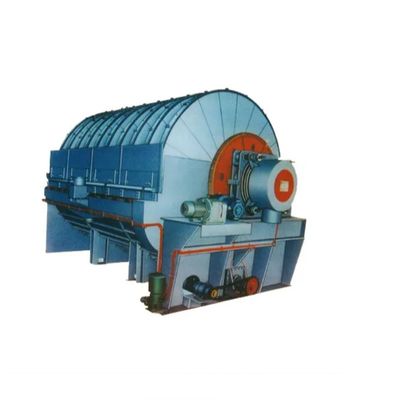

Дисковый фильтр оборудовании для обогащения руды
