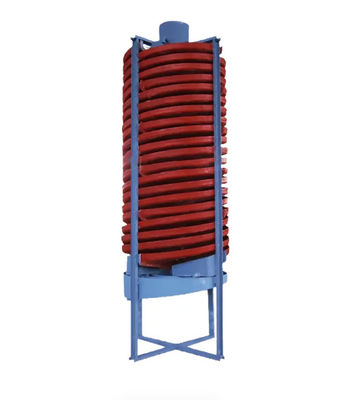

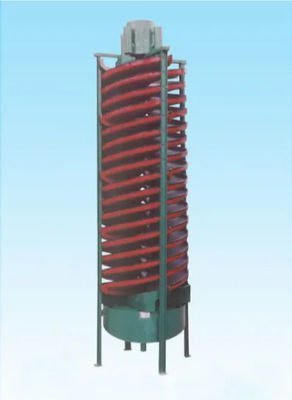

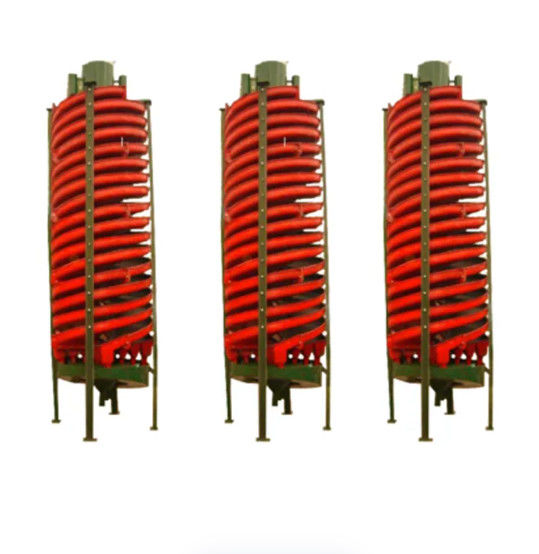

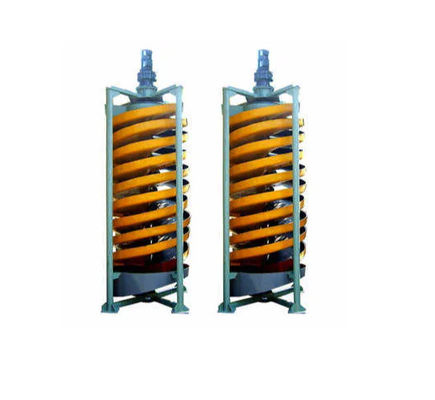

Специальный спиральный желоб для гравитационного разделения мелкозернистых минералов
Область применения
Подходит для разделения мелких частиц железа, олова, вольфрама, тантала, ниобия, золота, угля, монацита, рутила, циркона и других металлических и неметаллических минералов с достаточным удельным весом, размером от 0,3 до 0,02 миллиметра.
Принцип работы
Рудоотделитель свободно устанавливается на крестовине (или штативе) опорного стола. Равномерная пульпа медленно подается на поверхность спирального желоба через питающий желоб, установленный на первом конце спирального желоба, для разделения. Хвостовой конец спирального желоба оснащен клапанным блоком-типом продукта режущего желоба, который разделяет отсортированные продукты на три (или четыре) типа по радиальному направлению в соответствии с классом. Ширина отсечки каждого продукта изменяется путем регулировки положения клапанного блока. Бункер для сбора продукта представляет собой концентрический кольцевой цилиндр, который отдельно собирает и выгружает несколько потоков руды, которые были перехвачены. Поперечное сечение спирального желоба и изменение уклона кривой особенно подходят для разделения мелкозернистых материалов. Это оборудование для обогащения полезных ископаемых отличается простой конструкцией, отсутствием движущихся частей, легким весом, отсутствием шума и удобно для конфигурации, установки и обслуживания.
Структурные характеристики
Спиральный желоб из стеклопластика состоит из шести частей: устройства подачи и распределения руды, желоба подачи руды, спирального желоба, желоба перехвата продукта, бункера для сбора продукта и опоры желоба (включая крестовину или штатив). Спиральный желоб, образованный соединением спиральных пластин, является основным компонентом. Спиральные пластины изготовлены из армированного стекловолокном пластика (FRP) и соединены между собой болтами. На поверхности разделения спирального желоба имеется предварительно изготовленный износостойкий слой. Это оборудование для обогащения полезных ископаемых обладает преимуществами легкого веса, прочности и долговечности. Над спиральным желобом установлен многотрубный питатель и распределитель руды, обеспечивающий равномерное распределение руды и простое управление.
Параметры
| модель |
5LL-1500 |
5LL-1200 |
5LL-900 |
5LL-600 |
5LL-400 |
| Внешний диаметр(мм) |
1500 |
1200 |
900 |
600 |
400 |
| Шаг винта(мм) |
540,720 |
900,720,540 |
675,540,405 |
450,360,270 |
240,180 |
| Отношение шага винта к диаметру |
0.75,0.6,0.45 |
0.75,0.6,0.45 |
0.75,0.6,0.45 |
0.75,0.6,0.45 |
0.6,0.45 |
| Горизонтальный угол(°) |
9° |
9° |
9° |
9° |
9° |
| Количество витков |
4-2 |
4 |
4 |
4 |
4 |
| Размер питания частиц (мм) |
0.3-0.02 |
0.3-0.03 |
0.3-0.03 |
0.2-0.02 |
0.2-0.02 |
| Концентрация питания(%) |
25-55 |
25-55 |
25-55 |
25-55 |
25-55 |
| Производительность (тонн/час) |
8-16 |
4-6 |
2-3 |
0.8-1.2 |
0.15-0.2 |
| Габаритные размеры |
длина(мм) |
1560 |
1360 |
1060 |
700 |
460 |
| ширина(мм) |
1560 |
1360 |
1060 |
700 |
460 |
| высота(мм) |
5230 |
5230 |
4000 |
26000 |
1500 |
| вес(кг) |
800 |
600 |
400 |
150 |
50 |
Оборудование для обогащения руды
Оборудование для обогащения руды
Оборудование для обогащения руды
