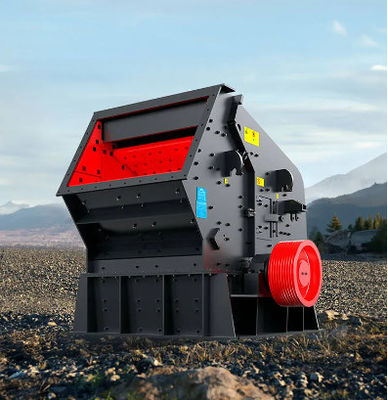

Специальный ударный дробил для грубого и среднего дробивания твердой породы
Описание продуктаКаменная дробилка
PFQ серии вихревой мощный ударный дробилка является высокоэффективный ударный дробилка разработанной нашей компанией, наша компания получила национальный патент в 2005 году ((патент No.: ZL200420075315.4).Этот дробилка применяется к первичной, вторичное и мелкое дробление различных материалов с прочностью на сжатие не более 250Mpa. Он обладает особенностями уникальной структуры, простоты работы, высокой эффективности и энергосбережения,хорошая форма продукта-кубический, как, регулируемый размер разряда, упрощение процесса дробления, экономия затрат и т. д. Он может широко использоваться в электроэнергии, воды, автомобильной промышленности искусственного агрегата и т. д.Структурный дизайн имеет уникальный свиток сломанной полости и P, S, T сломанные три области, использование корпуса ротора рукава бесключевого соединения, высокопроизводительной износостойкой пластины молоток, вставьте установку форм,наклонный шок уникальный профиль контрнаступление облицовочная доска, многонаправленная стойка для открытия двери, винт или гидравлическое устройство для открытия замены изношенных деталей, обслуживание более удобно.Большой тип машины также имеет специальный инструмент об изменении и подъем ударной стойки для пользователей, чтобы выбрать.
Диапазон применения
Это оборудование имеет большие размеры питания и высокую сжатость, широко применяется в различных отраслях промышленности, включая цемент, строительные материалы, горнодобывающие,и мощность для грубого и среднего дробления материалов с прочностью на сжатие не более 250MpaОн особенно подходит для производства строительных агрегатов, используемых в специальных отраслях промышленности, таких как автомобильные дороги, железные дороги и проекты по сохранению воды, включая такие материалы, как базальт, гранит,и речные гальки,.
Структура продукцииКаменная дробилка
- Верхняя рама (слева и справа), образующая вихревую дробную полость и зону дробления P
- Нижняя рамка
- Объект ротора
- Первое регулировочное устройство (зона дробления S)
- Второе регулировочное устройство (зона дробления в Т)
- Трансмиссионный блок
Рабочий принцип
Мотор приводит ротор к работе на высокой скорости через V-пояса. Материалы входят в полость дробильника из входа питания, пораженные высокоскоростными вращающимися молотками ротора,и затем отскакивать свободно после удара зубчатой ударной пластины в верхней части вихревой дробления полостиОни непрерывно сталкиваются и разбиваются с последующими материалами.Крупные блоки и материалы не полностью измельчены подвергаются огромному давлению и изгибающей силе под действием толстой зубчатой пластины и молотка в верхней части дробильной полости, легко грубо измельчается, а затем входит в нижнюю S дробильную полость.
В S дробильной полости, разрыв между зубчатой облицовки и ротора молотка пластины небольшой, где материалы подвергаются трению воздействия, разрыв и экструзия для достижения среднего дроби,проникает в Т-потолок для мелкого дробленияРазрыв между зубчатой оболочкой и роторной плоскостью молотка в Т-поточке дробления еще меньше, что позволяет материалам подвергаться дальнейшему мелкому дроблению с помощью трения, разрыва,и экструзию перед сбросом.
Разрыв между зубчатой оболочкой и плоской молотки ротора в S и T дробильных полостях может регулироваться в соответствии с требованиями пользователей к различным размерам частиц материала.Т дробление полости оснащена эластичным устройствомКогда неразрушимые материалы попадают в Т-потолок, эластичное устройство обеспечивает буферизацию и позволяет расширять отверстие выброса, выталкивая неразрушимые материалы.Открытие возвращается к первоначальному размеру под эластичным давлением..
Структурные особенности
- Уникальная вихревая дробная полость и изогнутая трехполосная конструкция дробления
- Легко регулируемый разрыв между зубчатой подкладкой и плоской молоткой в средних и мелких дробных полостях для эффективного контроля размера частиц сброса
- Плиты с молотком, высокостойкие к износу, с вставной установкой
- Многонаправленное открытие рамы и винтовое или гидравлическое устройство открывания на задней верхней раме для легкой замены изношенных частей и обслуживания
Параметры продукта
|
| Спецификация |
Максимальный размер корма
(мм)
|
Размер разряда
(мм)
|
Мощность
(t/h)
|
Сила
(kw)
|
Размер контуры
(мм)
|
| < 150 МПа |
< 250 МПа |
| PFQ0808 |
200 |
150 |
-25 ((80-90%) |
¥46 |
55 |
1900×1860×2150 |
| PFQ1108 |
300 |
180 |
-30 ((80-90%) |
¥80 |
75 |
2845×2000×2265 |
| PFQ1110 |
400 |
200 |
-35 ((80-90%) |
¥110 |
110 |
2845×2250×2262 |
| PFQ1113 |
400 |
200 |
-40 ((80-90%) |
₹ 150 |
132 |
2845×2420×2265 |
| PFQ1310 |
500 |
250 |
-40 ((80-90%) |
¥180 |
160 |
3050×2120×2900 |
| PFQ1313 |
500 |
250 |
-40 ((80-90%) |
¥225 |
200 |
3050×2420×2900 |
| PFQ1315 |
600 |
300 |
-50 ((80-90%) |
¥280 |
250 |
3050×2675×2900 |
| PFQ1320 |
600 |
300 |
-50 ((80-90%) |
¥350 |
|
|
|

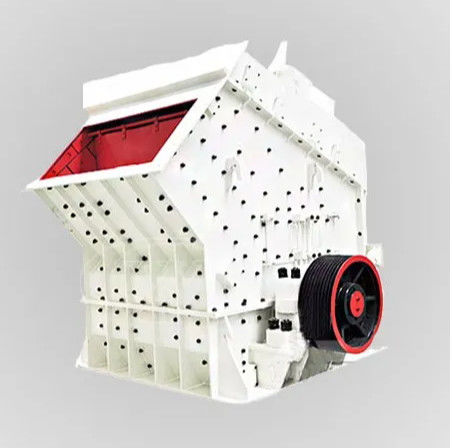

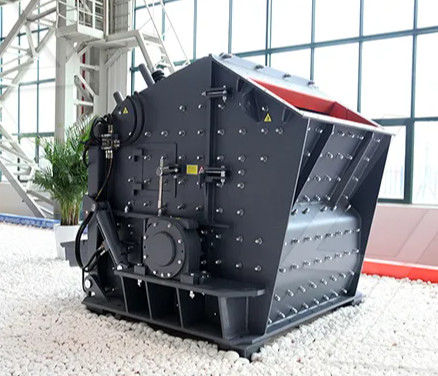

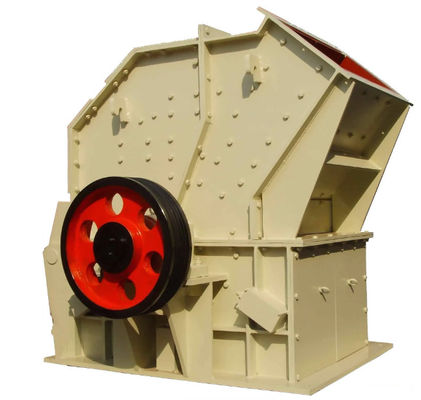

Экран продукции
Вопросы и ответы
Вопрос: Почему мы верим в Luoyang Zhongtai Industries Co., Ltd:
О: 1. Более 30 лет опыта.
2Мы являемся ведущим профессиональным поставщиком горных машин, строительных машин, литейных машин и кованых деталей.
3Все продукты получили сертификат управления качеством ISO9901:2000 и сертификаты CE, ROHS.
Вопрос: Время доставки?
Ответ: Время поставки деталей 1-2 месяца, машин 2-3 месяца.
Вопрос: Условия оплаты?
О: Принимаем тип оплаты: T/T, L/C, Western union, наличные.
Залог в размере 30% при подписании договора.
