Подробная информация о продукте:
Оплата и доставка Условия:
|
| Имя PProduct: | Экран серии ZSM вибрируя | Применение: | Уголь, металлургия, переработка минерального сырья, электричество |
|---|---|---|---|
| Емкость (T/H): | 60-100 t/h | Размер питания (mm): | ≤300mm |
| Наклонение поверхности экрана: | -2~10° | Классификация: | Оборудование обогащения руды |
| Частота вибрации: | 800 | Гарантия: | 12 месяца |
| Высокий свет: | Vibratory экранируя высокая эффективность оборудования,Оборудование большой емкости Vibratory экранируя,Оборудование вибрируя экрана большой емкости |
||
Вибрируя экран с большими перерабатывающими мощностями и высокой экранируя эффективностью
1. Экран серии ZSM вибрируя характера продукции оборудования обогащения руды:
ПОЛЬЗЫ:
Эта серия соответствующая для угля, металлургии, переработки минерального сырья, электричества, легкой промышленности, сахара делая, dewatering, посредничать, обесшламливания и классификации сухих и влажных материалов, с преимуществами больших перерабатывающих мощностей и высокой экранируя эффективности.
2. Экран серии ZSM вибрируя принципа деятельности оборудования обогащения руды:
(1) принцип деятельности сетки:
Под действием силы взволнования, материал на поверхности экрана для непрерывного косого бросая движения. Материал свободен бросанный вверх, в столкновение встречи поверхности экрана, так, что будет равен к или более менее чем экран отверстие de частица через экран, для того чтобы достигнуть обезвоживания, поддержки или сортировать.
(2) принцип Само-синхронизации:
B - тип вибромашина сетки свободен, который принудили контакта, никакой шестерни между 2 валами. Для обеспечения вибрации экрана согласно прямому следу, 2 оси необходимо строго синхронизировать с противоположной деятельностью, которую можно сделать естественно в системе вибрации двухосного экрана.
(3) принцип деятельности демфера:
Амортизируя вибромашина аранжирована как показано, в работе и останавливать государства. Резиновый блок не контактирует низкопробное отверстие. Он прилагает симметричное давление на коробке экрана держать его в стабилизированном положении для того чтобы исключить перекрестные вибрацию и извив.
Когда удар резонанса стопа, амплитуда коробки экрана больше чем резиновый блок и низкопробный зазор отверстия, в это время вибрации нужно преодолевать динамическое трение между резиной и коробкой экрана. Потому что frictional амортизировать уничтожает некоторую кинетическую энергию, амплитуда резонанса ограничена ко три раза работая амплитуде. Амортизируя сила отрегулирована винтами для установки.
3. Параметры продукта оборудования обогащения руды
Представление вибрируя экрана серии ZSM техническое:
| СПЕЦИФИКАЦИИ | Блок | Модель | |||||||
| zsm1556A | 2zsm1556A | zsm1756A | zsm1756B | 2zsm1756A | zsm2065A | 2zsm2065A | |||
|
Спецификации коробки экрана |
W | mm | 1500 | 1750 | 2000 | ||||
| L | mm | 5600 | 5600 | 6500 | |||||
| Емкость | t/h | ~60 | 50~80 | 70~100 | |||||
| Питаясь размер | mm | ~300 | ~300 | ~300 | |||||
| Рабочая зона | m2 | 7,5 | 7,5 | 7,5 | |||||
| Номера поверхности экрана | слой | 1 | 2 | 1 | 2 | 1 | 2 | ||
|
Вид поверхности экрана |
Верхний слой | mm | Плита экрана слота | Пефорированная плита экрана | Плита экрана слота | Пефорированная плита экрана | Плита экрана слота | Пефорированная плита экрана | |
|
Низкий слой |
mm | Плита экрана слота | Плита экрана слота | Плита экрана слота | |||||
| Размер отверстия | Верхний слой | mm | 0,25, 0,5, 8,1.6, 10,13 | 13,25,50 | 0,25, 0,5, 8,1.6, 10,13 | 13,25,50 | 0,25, 0,5, 8,1.6, 10,13 | 13,25,50 | |
|
Низкий слой |
mm/rpm | 0.25~13 | 0.25~13 | 0.25~13 | |||||
| Частота вибрации | 800 | 800 | 800 | ||||||
| Удвоенная амплитуда | mm | 11 | 10 | 9 | |||||
| Массовый угол отстрела | ° | 45 | 45 | 45 | 45±5 | 45 | 45 | 45 | |
| Наклонение поверхности экрана | ° | — 2~ 10 | — 2~ 10 | — 2~ 10 | |||||
| Мотор | Тип | Y160L-4 | Y160L-4 | Y160L-4 | Y160M-4 | Y160L-4 | Y180M-4 | Y180M-4 | |
| Номер скорости | rpm | 1460 | 1460 | 1460 | 1460 | 1460 | 1470 | 1470 | |
| Сила | kw | 15 | 15 | 15 | 11×2 | 15 | 18,5 | 18,5 | |
| Размер | L | mm | 5850 | 5850 | 5850 | 5850 | 5850 | 6750 | 6750 |
| W | mm | 2675 | 2527 | 2935 | 3104 | 2777 | 3208 | 3148 | |
| H | mm | 1707 | 2023 | 1703 | 1703 | 2015 | 1885 | 2185 | |
| Полный вес | kg | 4644 | 5651 | 5117 | 5266 | 6100 | 6577 | 7946 | |
| Работая динамическая нагрузка (одиночная поддержка) | kg | ±140 | ±140 | ±140 | ±140 | ±140 | ±203 | ±203 | |
| Максимальная динамическая нагрузка (одиночная поддержка) | kg | ±980 | ±980 | ±980 | ±980 | ±980 | ±1421 | ±1421 | |
4. Инструкции для приказывать:
Имя, спецификацию, модель, форму плиты сетки и размер отверстия сетки необходимо показать приказывая. Когда, который принудили синхронизация использована, мотор можно установить в 2 пути: влево или вправо, пожалуйста покажите приказывая.

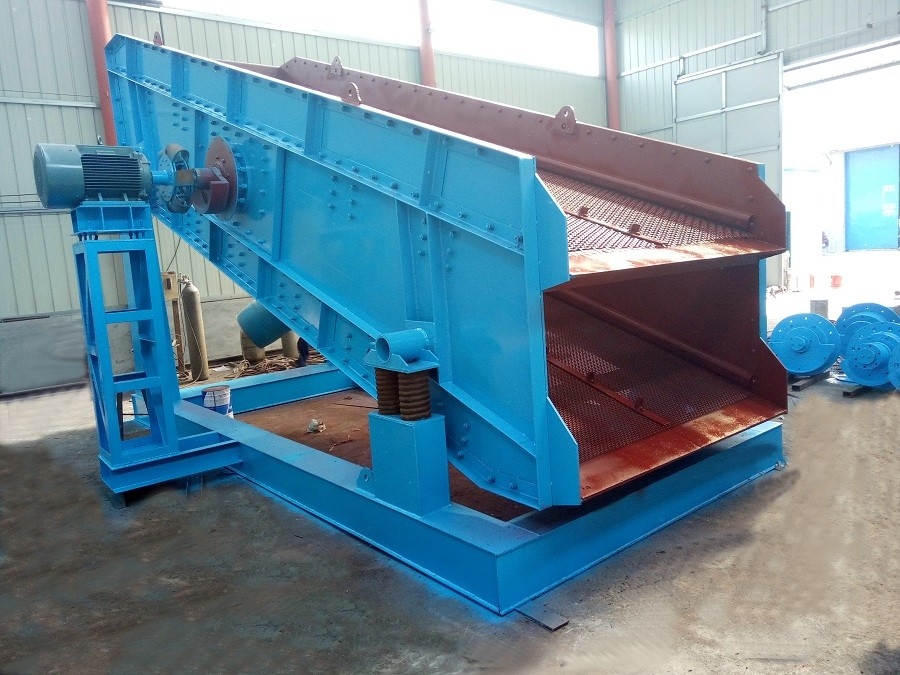

Вибрируя экран с большими перерабатывающими мощностями и высокой экранируя эффективностью

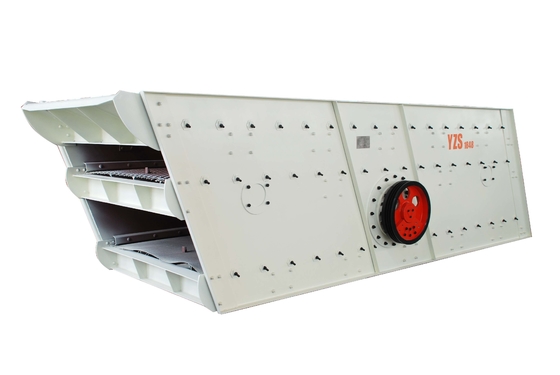

Вибрируя экран с большими перерабатывающими мощностями и высокой экранируя эффективностью
Вибрируя экран с большими перерабатывающими мощностями и высокой экранируя эффективностью
Инженеры обслуживания на местах ИНДУСТРИЙ ЛОЯНА ZHONGTAI натренированы специфически в ИНДУСТРИЯХ ЛОЯНА ZHONGTAI клеймят продукты группы но способны на предпринимать обслуживать других брендов OEM. Наши техники оборудованы с самым предварительным технологическим диагностическим оборудованием доступным для того чтобы побеспокоить всход ваше оборудование для того чтобы оптимизировать представление и уменьшить время простоя. ИНДУСТРИИ ЛОЯНА ZHONGTAI также имеют обширную возможность в поставлять все потребности вас потребляемые и электрические механические запасной части.
