Подробная информация о продукте:
Оплата и доставка Условия:
|
| Имя: | Экран серии ZSM вибрируя | Условие: | Новый |
|---|---|---|---|
| Рабочая зона (㎡): | 7.5㎡ | Массовый угол отстрела (°): | 45° |
| Наклонение экрана поверхностное (°): | -2~10° | Классификация: | Оборудование обогащения руды |
| Частота вибрации: | 800 | Гарантия: | 12 месяца |
| Высокий свет: | Оборудование обогащения руды высокой эффективности,Высокая эффективность Минеральный вибрируя экран,Экран обогащения руды минеральный вибрируя |
||

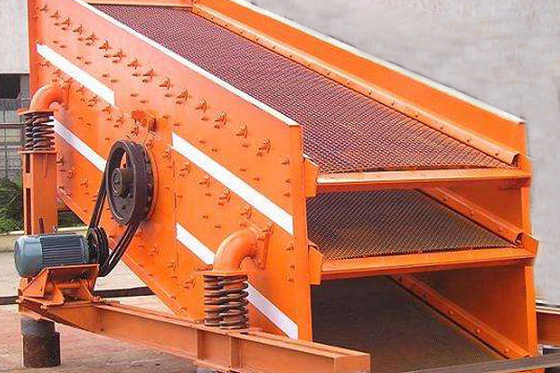

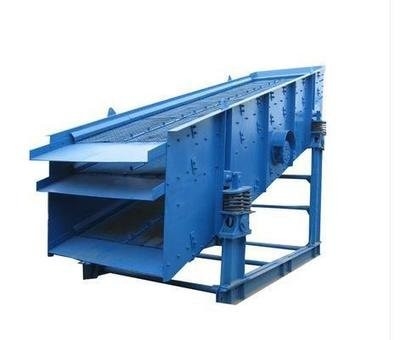

Экран оборудования обогащения руды вибрируя используемый в металлургии, переработке минерального сырья
1. экран серии ZSM вибрируя принципа деятельности оборудования обогащения руды:
(1) принцип деятельности сетки:
Под действием силы взволнования, материал на поверхности экрана для непрерывного косого бросая движения. Материал свободен бросанный вверх, в столкновение встречи поверхности экрана, так, что будет равен к или более менее чем экран отверстие de частица через экран, для того чтобы достигнуть обезвоживания, поддержки или сортировать.
(2) принцип Само-синхронизации:
B - тип вибромашина сетки свободен, который принудили контакта, никакой шестерни между 2 валами. Для обеспечения вибрации экрана согласно прямому следу, 2 оси необходимо строго синхронизировать с противоположной деятельностью, которую можно сделать естественно в системе вибрации двухосного экрана.
(3) принцип деятельности демфера:
Амортизируя вибромашина аранжирована как показано, в работе и останавливать государства. Резиновый блок не контактирует низкопробное отверстие. Он прилагает симметричное давление на коробке экрана держать его в стабилизированном положении для того чтобы исключить перекрестные вибрацию и извив.
Когда удар резонанса стопа, амплитуда коробки экрана больше чем резиновый блок и низкопробный зазор отверстия, в это время вибрации нужно преодолевать динамическое трение между резиной и коробкой экрана. Потому что frictional амортизировать уничтожает некоторую кинетическую энергию, амплитуда резонанса ограничена ко три раза работая амплитуде. Амортизируя сила отрегулирована винтами для установки.
2. Параметры продукта оборудования обогащения руды
Представление вибрируя экрана серии ZSM техническое:
| СПЕЦИФИКАЦИИ | Блок | Модель | |||||||
| zsm1556A | 2zsm1556A | zsm1756A | zsm1756B | 2zsm1756A | zsm2065A | 2zsm2065A | |||
|
Спецификации коробки экрана |
W | mm | 1500 | 1750 | 2000 | ||||
| L | mm | 5600 | 5600 | 6500 | |||||
| Емкость | t/h | ~60 | 50~80 | 70~100 | |||||
| Питаясь размер | mm | ~300 | ~300 | ~300 | |||||
| Рабочая зона | m2 | 7,5 | 7,5 | 7,5 | |||||
| Номера поверхности экрана | слой | 1 | 2 | 1 | 2 | 1 | 2 | ||
|
Вид поверхности экрана |
Верхний слой | mm | Плита экрана слота | Пефорированная плита экрана | Плита экрана слота | Пефорированная плита экрана | Плита экрана слота | Пефорированная плита экрана | |
|
Низкий слой |
mm | Плита экрана слота | Плита экрана слота | Плита экрана слота | |||||
| Размер отверстия | Верхний слой | mm | 0,25, 0,5, 8,1.6, 10,13 | 13,25,50 | 0,25, 0,5, 8,1.6, 10,13 | 13,25,50 | 0,25, 0,5, 8,1.6, 10,13 | 13,25,50 | |
|
Низкий слой |
mm/rpm | 0.25~13 | 0.25~13 | 0.25~13 | |||||
| Частота вибрации | 800 | 800 | 800 | ||||||
| Удвоенная амплитуда | mm | 11 | 10 | 9 | |||||
| Массовый угол отстрела | ° | 45 | 45 | 45 | 45±5 | 45 | 45 | 45 | |
| Наклонение поверхности экрана | ° | — 2~ 10 | — 2~ 10 | — 2~ 10 | |||||
| Мотор | Тип | Y160L-4 | Y160L-4 | Y160L-4 | Y160M-4 | Y160L-4 | Y180M-4 | Y180M-4 | |
| Номер скорости | rpm | 1460 | 1460 | 1460 | 1460 | 1460 | 1470 | 1470 | |
| Сила | kw | 15 | 15 | 15 | 11×2 | 15 | 18,5 | 18,5 | |
| Размер | L | mm | 5850 | 5850 | 5850 | 5850 | 5850 | 6750 | 6750 |
| W | mm | 2675 | 2527 | 2935 | 3104 | 2777 | 3208 | 3148 | |
| H | mm | 1707 | 2023 | 1703 | 1703 | 2015 | 1885 | 2185 | |
| Полный вес | kg | 4644 | 5651 | 5117 | 5266 | 6100 | 6577 | 7946 | |
| Работая динамическая нагрузка (одиночная поддержка) | kg | ±140 | ±140 | ±140 | ±140 | ±140 | ±203 | ±203 | |
| Максимальная динамическая нагрузка (одиночная поддержка) | kg | ±980 | ±980 | ±980 | ±980 | ±980 | ±1421 | ±1421 | |
Послепродажное обслуживание
ИНДУСТРИИ ЛОЯНА ZHONGTAI способные для того чтобы обеспечить:
1. ПРОЕКТИРОВАННЫЕ ЗАПАСНЫЕ ЧАСТИ - ДИЗАЙН И ИЗГОТОВЛЯТЬ
2. БОЛЬШАЯ СТАЛЬ ТОМА И ПРОУТЮЖИТЬ БРОСАЯ ПЛАВИЛЬНИ
3. ОГРОМНЫЕ ВОЗМОЖНОСТИ МЕХАНИЧЕСКОЙ МАСТЕРСКОЙ
4. ПРОГРАММЫ ТРЕНИРОВКИ
5. ПРЕДУПРЕДИТЕЛЬНЫЕ ПРОГРАММЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
6. РЕМОНТНЫЕ СЛУЖБЫ PREVETATIVE
7. ВСЕСТОРОННИЕ ПРОГРАММЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
