Руда оборудования обогащения руды джиггера волны зуба пилы отделяя Washbox
1. параметры продукта джига оборудования обогащения руды
(1) обзор двойного джига диафрагмы ведра
Двойной джиг диафрагмы ведра разделен в левые и правые типы поверхности 2 джига. Этот джиг фиксированная сетка. Соответствующий для разъединения руды металла, как вольфрам, золото содержание placer, руда олова, etc., можно использовать для выбора точных материалов, можно также использовать для выбора грубых материалов, размера частицы максимальной руды питаясь 6-8mm, но в индивидуальном случае разъединения placer, максимальный размер частицы 12mm.
(2) инструкции структуры и использования двойного джига диафрагмы ведра

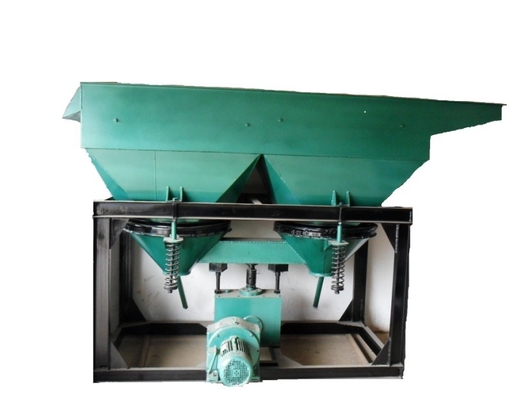

Структура джига диафрагмы ведра двойника LTS300×450 составлена: фюзеляж, прибор передачи, разделитель воды, диафрагма и защелка и другие основные части, тело имеют 2 размера хоппера, каждый хоппер диафрагмы разделен в зону джига и зону диафрагмы с нижним разделом. процесс джига ging зависит от резиновой диафрагмы для вверх и вниз reciprocating движения причиненного средством (водой) для того чтобы унести. Мотор управляет большим кожаным колесом через пояс треугольника для того чтобы вращать, так, что ведущий шатун на эксцентриковом вале двинет вверх и вниз, и рука коромысла соединенная с ведущим шатуном также двигает вверх и вниз, и 2 ведущего шатуна на руке коромысла соединенной с резиновой диафрагмой, так, что диафрагма получит вверх и вниз reciprocating движение, танцуют джигу ging. Руда оборудования обогащения руды джиггера волны зуба пилы отделяя Washbox
Согласно размеру зерна обработанной руды, ход ведущего шатуна можно изменить и различный ход можно выбрать получить влияние самого лучшего джига ging. Метод изменения пробивая времен заменить небольшое колесо кожаного пояса. Могут быть 2 вида пробивая времен: 322 раз/минута; 420 ударов в минуту. Метод выбора хода отпустить setscrew и гайку, вытягивает вне размещая штырь, и поворачивает относительное положение между эксцентричным регулируя рукавом и эксцентриковым валом. 11 различный ход (0-25.3mm).
Должный к добавлению сетки поверх работая сетки, джиг можно использовать для регуляции материалов с неровным размером частицы. (Примечание: этот экран нельзя поставить согласно требованиям к заказа) выбранная сырцовая руда отправлена в камеру джига ging, должную к взволнованию диафрагмы, частицы руды в средстве стратифицирован согласно удельному весу; Точные и тяжелые частицы руды через зазор и сетку искусственных частиц кровати, набор в хранении ведра джига, верхние грубые и светлые частицы руды (минералы) средней подачей к концу рта разрядки сетки, потому что положение последней камеры джига 50mm более низкое чем бывшая камера джига, поэтому светлое переполнение частиц руды через плиту кабеля бывшей камеры и вписать последнюю камеру, и джиг ged снова. Высоту положения плиты кабеля можно отрегулировать согласно потребности контролировать размер разрядки руды. Концентрат в хоппере хранения и разрядки discharged от отводного штуцера периодически.
Руда оборудования обогащения руды джиггера волны зуба пилы отделяя Washbox
2. Главные технические данные двойного оборудования обогащения руды джига диафрагмы ведра:
Технические характеристики изделия и технические параметры:
| Модельные СПЕЦИФИКАЦИИ |
Камера джига |
Район комнаты экрана
(² m)
|
Питаясь размер (mm) |
Производственная мощность (t/h) |
Длина хода (mm) |
Времена хода
(времена/минута)
|
Добавляющ wate (t/h) |
гидравлическое давление
(² kg/cm)
|
Мотор |
Вес (kg) |
| Тип |
Сила (KW) |
|
100×150
Джиг диафрагмы
|
1 |
0,015 |
-3 |
0.018-0.6 |
- |
420 |
- |
1-1.5 |
Y80L-4 |
0,55 |
130 |
|
300×450
Двойной джиг диафрагмы камеры
|
2 |
0,27 |
-12 |
3-6 |
0-26 |
322 |
2-4 |
1-1.5 |
Y90S-4 |
1,1 |
745 |
|
1000×1000
Джиг Downmoving конический
|
2 |
2 |
1-5 |
10-25 |
0-26 |
200-350 |
60-80 |
0.6-2 |
Y100L-6 |
1,5 |
1700 |
|
370×360
Джиг диафрагмы Downmoving конический
|
2 |
0,274 |
6 |
1-3 |
5-25 |
200-250 |
2-5 |
- |
Y90S-4 |
1,1 |
240 |
| Работая джиг диафрагмы кожаной трапецоидальной стороны двигая |
3 |
2,7 |
-3 |
12.5-37.5 |
13-21 |
170-230 |
60-90 |
2 |
Y90S-4 |
1,1 |
2000 |
| 670×920jig |
2 |
1,44 |
4-8 |
7-10 |
18-24 |
240-300 |
|
|
|
|
|
Руда оборудования обогащения руды джиггера волны зуба пилы отделяя Washbox
Руда оборудования обогащения руды джиггера волны зуба пилы отделяя Washbox
В зависимости от способности научного исследования нашей компании сильной и способности продукции и продаж, полагающся на предварительной и зрелой технологии производства в зоне группы индустрии машинного оборудования минирования Лояна, мы объединили с главными известными предприятиями в стране и за рубежом для того чтобы обеспечить технические обслуживания и комплексные оборудования для ключевых проектов в национальном минировании, металлургии, строительных материалах, подниматься, электричестве, цветных металлах, охране окружающей среды, химической промышленности, нефти и других индустриях. Запасные части. Полагающся на новаторской технологии, новых продуктах и идеальном послепродажном обслуживании, компания выигрывала доверие и поддержку больше и больше отечественных и чужих клиентов.
