Подробная информация о продукте:
Оплата и доставка Условия:
|
| Название продукта: | Большой джиг частицы | Условие: | Новый |
|---|---|---|---|
| Тип: | Оборудование обогащения руды | Применение: | Камни и кусковые материалы |
| Гарантия: | 12 месяца | Uasge: | Строительные материалы, химикат |
| Индустрия применения: | Завод, сталелитейный завод, химический завод & мусоросжигатель цемента | Порт: | QingDao, TianJian, Шанхай |
| Ход: | 0-26 mm | Экранное пространство: | ² 0.015-2.7 m |
| Вес: | 130-2000 kg | Сила: | 0.55-1.5 kw |
| Высокий свет: | Большой джиг диафрагмы частицы,джиг диафрагмы частицы 12mm,разделитель диафрагмы 12mm танцуя джигу |
||
Размер 12mm питания большого оборудования обогащения руды джига частицы максимальный
1. Основное введение джига
Двойной джиг диафрагмы ведра разделен в 2 типа: левый тип машина и правый тип поверхность джига. Этот джиг фиксированная сетка. Соответствующее для разъединения руд металла, как вольфрам и placer золото-содержания, выборочная руда олова, etc. его можно использовать и для тонкозернистых и широкослойных материалов. В индивидуальном случае сортировать placer, максимальный размер частицы 12mm.
2. Параметры оборудования обогащения руды технические
| Модель |
Экранное пространство (² m) |
Питаясь размер частицы (mm) |
Емкость (t/h) |
ход (mm) |
Приток (времена/минута) |
Добавьте воду (час тонны) |
Давление воды (² kg/cm) |
Главный мотор |
Вес (kg) |
|
| Модель | Сила (KW) | |||||||||
| джиг 100×150Diaphragm | 0,015 | -3 | 0.018-0.6 | - | 420 | - | 1-1.5 | Y80L-4 | 0,55 | 130 |
| джиг диафрагмы камеры 300×450Double | 0,27 | -12 | 3-6 | 0-26 | 322 | 2-4 | 1-1.5 | Y90S-4 | 1,1 | 745 |
| джиг конуса 1000×1000Down-moving | 2 | 1-5 | 10-25 | 0-26 | 200-350 | 60-80 | 0.6-2 | Y100L-6 | 1,5 | 1700 |
| джиг конус-диафрагмы 370×360Down-moving | 0,274 | 6 | 1-3 | 5-25 | 200-250 | 2-5 | - | Y90S-4 | 1,1 | 240 |
| Промышленный кожаный трапецоидальный Сторон-двигая джиг диафрагмы | 2,7 | -3 | 12.5-37.5 | 13-21 | 170-230 | 60-90 | 2 | Y90S-4 | 1,1 | 2000 |
| 670×920Jig | 1,44 | 4-8 | 7-10 | 18-24 | 240-300 | |||||
3. Структура и инструкции для пользы
Структура джига диафрагмы двух-ведра LTS300×450 составлена основных частей как тело, прибор передачи, разделитель воды, диафрагма и stopcock. Она разделена в 2 части, танцуя джигу область и зону диафрагмы. Танцуя джигу процесс унесен взволнованием средства (воды) причиненного вверх и вниз reciprocating движением резиновой диафрагмы. Мотор управляет большим шкивом для того чтобы вращать через V-пояс, так, что ведущий шатун на эксцентриковом вале двинет вверх и вниз, и рука коромысла соединенная с этим ведущим шатуном также двигает вверх и вниз. 2 других ведущего шатуна на руке коромысла который соединяют резиновую диафрагму, так, что диафрагма сможет reciprocate вверх и вниз. Тренировка, танцуя джигу.
Согласно размеру частицы руды, который нужно обрабатывать, времена хода ведущего шатуна можно изменить и различные ходы можно выбрать для того чтобы получить самое лучшее танцуя джигу влияние. Путь изменить ход заменить небольшой шкив. 2 хода: 322 раз/минута; 420 раз/MIN. Метод выбора хода отпустить setscrew и гайку, вытягивает вне располагая штырь, и поворачивает относительное положение между рукавом регулировки эксцентрика и эксцентриковым валом. 11 различный ход (0-25.3mm).
В виду того что сетка добавлена над работая сеткой, машину джига можно использовать для регуляции материалов с неровным размером частицы. (Примечание: этот экран не может быть поставлен согласно требованиям к заказа) после того как выбранная сырцовая руда отправлена в танцуя джигу камеру, частицы руды стратифицирован в средстве согласно их удельному весу должному к взволнованию диафрагмы; точные и тяжелые частицы руды проходят через зазор между искусственными частицами кровати и отверстием сетки, грубыми и светлыми частицами руды (минералами) в верхнем слое подметите к выгрузочному отверстию в конце сетки средней подачей, потому что задняя камера джига ниже чем передняя камера джига. 50mm, поэтому светлые частицы руды переполняют через плиту кабеля передней камеры и вписать заднюю камеру, и танцуются джигу снова. Высоту плиты кабеля можно отрегулировать по мере необходимости для того чтобы контролировать discharged количество руды. Концентрат в ведре хранения регулярно discharged отводным штуцером.
Beneficiation джига деятельность глубокого паза сортируя. Он использует воду как средство beneficiation, и использует разницу в удельном весе выбранных минералов к gangue для сортировать. Машины джига главным образом тип диафрагмы, и ход и число ходов основаны на удельном весе выбранных минералов. , смогите гибко быть отрегулировано, широко использованный в beneficiation силы тяжести вольфрама, олова, золота placer, гематита, лимонита, марганца, титана, сурьмы, руководства, тантала, ниобия и других металлов.
4. Объем применения джига
Много моделей джигов. Джиг AM30 большой джиг частицы. Широко использованный в beneficiation силы тяжести вольфрама, олово, золото placer, гематит, лимонит, марганец, титан, сурьма, водит, тантал, ниобий и другие металлы. Согласно требованиям к потребителя, мы можем произвести LTP34/2, LTA55/2, LTA1010/2, LTC-69/2, 2LTC79/4, 2LTC-912/4 и другие модели джигов.
Трапецоидальный джиг 6109 трапецоидальный джиг имеет перерабатывающие мощности 20-30T в час.
Джиг волны JT1070-2 sawtooth имеет преимущества сохранения воды и энергии и улучшать спасение мелких частиц и минералов. Он широко использован в выплавке вольфрама, олова, золота, утюга, марганца, титана, тесла, хромия, серы и различных сплавов. Ошлаковывайте извлечение металлов, etc.
Машина джига LTA-1010/2 главным образом использована для обработки вольфрама, олова, сурьмы и других руд в beneficiation.
Машина джига LTP34/2 широко использована в beneficiation джига вольфрама, олова, золота, утюга, руководства, цинка, марганца и других тяжелых металов.

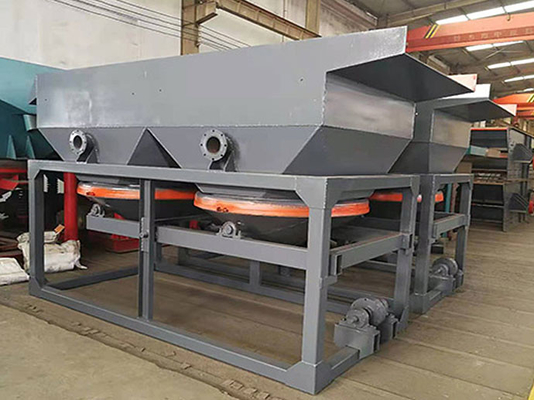

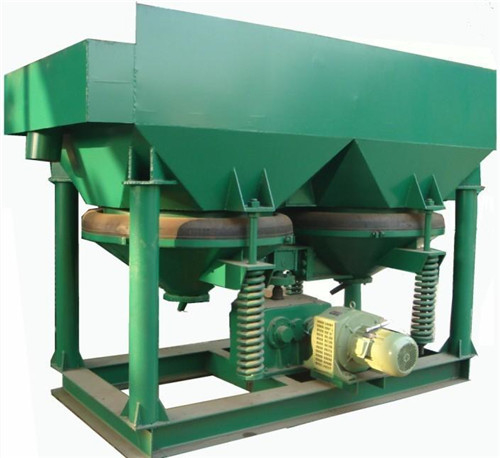

5. Объяснение фото оборудования обогащения руды
