Фидер плиты транспортируя ряд скорости 0~0.6 M/Min грузоподъемной машины

Машины для подъема с подачей пластинки диапазон скорости 0 ~ 0,6 М/мин

1Цель.

Питатель для плит - это вид непрерывной транспортной техники, широко используемой в горнодобывающих, металлургических, строительных материалах, портах, угольных и химических промышленных и горнодобывающих предприятиях.Он в основном используется для непрерывного и равномерного снабжения и перемещения различных тяжелых грузовых предметов и абразивных грузовых материалов из контейнеров для хранения или переводных хопперов на дробильникиЭто одно из важных и незаменимых оборудований в процессе обработки руды и сырья и непрерывного производства.

2Особенности работы

(1) Большая часть запуска без нагрузки, в основном без явления перегрузки, время от времени запускается с номинальной нагрузкой, приемная лопатка имеет максимум 70 т угля;

(2) Он должен начинаться с нулевой скорости, а диапазон скорости составляет 0 ~ 0,6 м / мин. Он может быть управляемый вручную, чтобы ускоряться или замедляться медленно.который используется чаще и работает стабильно;

(3) Внешняя нагрузка в основном стабильна при стабильной работе, и воздействие невелико;

(4) Температура окружающей среды низкая, и пыль большая.

3Принцип работы

В качестве тягового элемента используется высокопрочная цепь для ковки на матрице с углом 228,6 мм.Две цепи обходят пару приводов, установленных на голове тела и пару колес напряжения на хвосте тела, чтобы сформировать замкнутый циклКаждое звено цепочки двух рядов цепей оборудовано перекрывающимися тяжелыми конвейерными канавками для формирования непрерывной конвейерной линии, способной перевозить материалы.Ее собственный вес и вес материала поддерживаются несколькими рядами опорных колесСистема передачи подключена к редуктору двигателем регулирования скорости преобразования частоты переменного тока.и затем механизм несущего напрямую соединен с помощью рукава расширения и привода устройства для управления низкоскоростной операцииМатериал, сброшенный в хвостовой ящик, транспортируется в переднюю часть корпуса по конвейерной линии для достижения цели непрерывного и равномерного питания рабочей машины ниже.

4Цель работы

Это вид непрерывного транспортного оборудования, широко используемого в горнодобывающей, металлургической, строительных материалах, портовой, угольной и химической промышленности и горнодобывающих предприятиях.Он в основном используется для непрерывного и равномерного снабжения и передачи различных больших весов и абразивных сыпучих материалов из контейнера для хранения или воронки для передачи на дробилкуЭто одно из важных и необходимых оборудований в процессе обработки руды и сырья и непрерывного производства.

5. Технические параметры подъемной машины

6Характеристики работы подающего пластинки

Цепь тяги использует длинноугольную цепь с штифтом и все части цепи изготовлены из сплавного стали и прошли научную термическую обработку с хорошей износостойкостью.высокая прочность на растяжение и длительный срок службы. Укрепленный, корпус резервуара имеет хорошую жесткость, и несущая способность большая. Нижняя плита корпуса резервуара перекрыта дугами, чтобы предотвратить утечку материала.Приводный двигатель использует регулирующий скорость двигатель, и скорость движения регулируется, так что объем транспортировки может быть выбран более разумно.и есть также различные комбинации горизонтальных и наклонных макетовДлина транспортировки одной машины меньше или равна 60 м, а высота подъема меньше или равна 30 м. Максимальный угол наклона транспортировки составляет 0-75 градусов.Температура материала менее или равна 600°CМодели можно разделить на легкие, средние и тяжелые.

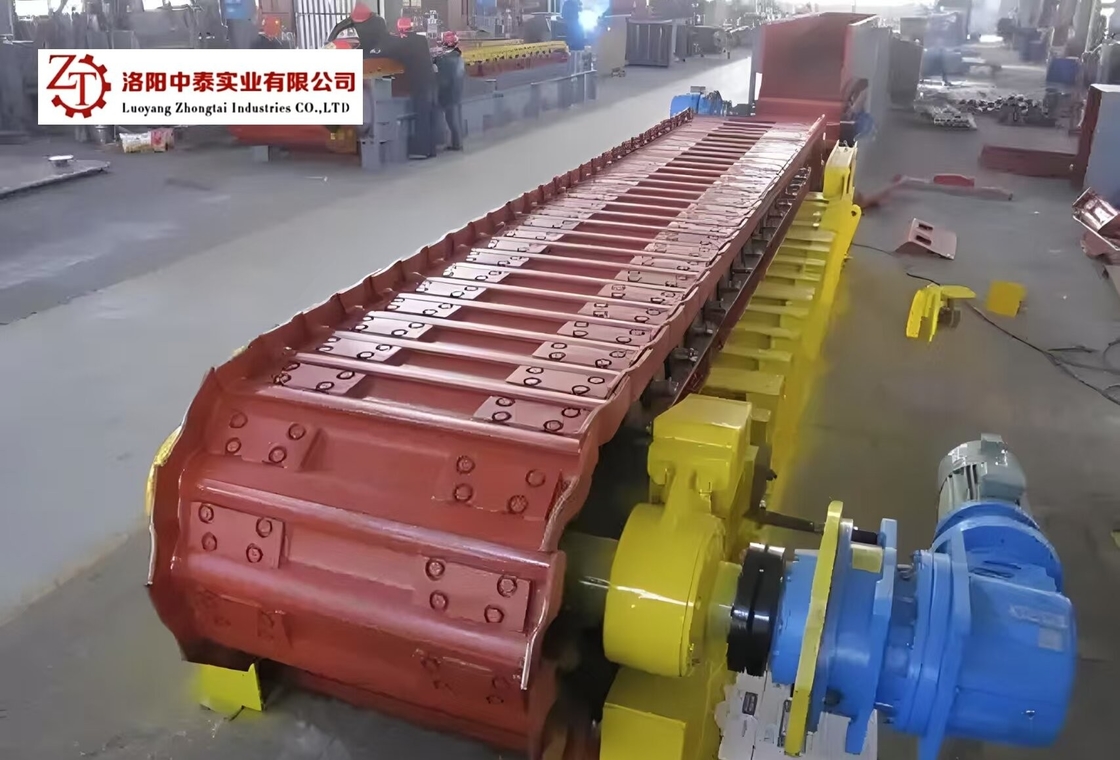

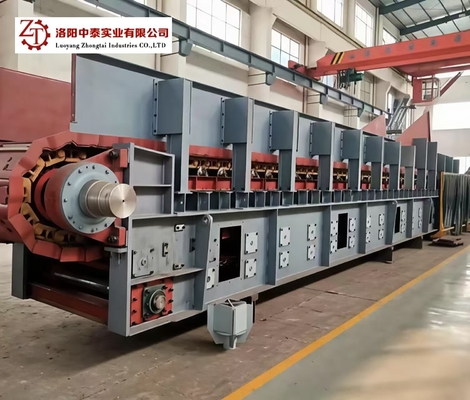

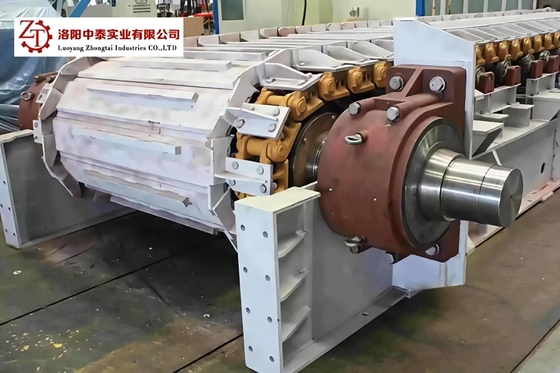

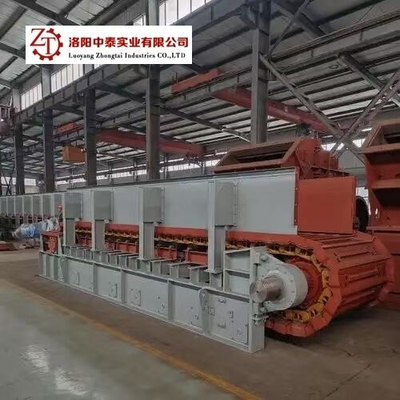

7. Фотообъяснение машины-подъемника
