| Название продукта: | Шлифовальный станок | Условие: | Новый |
|---|---|---|---|
| Тип: | Цех заточки руды | Применение: | Камни и кусковые материалы |
| Гарантия: | 12 месяца | Uasge: | Строительные материалы, химикат |
| Индустрия применения: | Завод, сталелитейный завод, химический завод & мусоросжигатель цемента | Порт: | QingDao, TianJian, Шанхай |
| Высокий свет: | Цех заточки руды 25 TPH,Цех заточки руды 18 TPH,Шлифовальный станок руды 25 TPH |
||
PLC цеха заточки руды шлифовального станка контролирует стандарт американца AGMA
1. Основное введение шлифовального станка
Цех заточки главное оборудование в процессе pelletizing. Он регулирует материалы с содержанием воды 8% к 13%, так, что материалы будут полно смешанны и уточнены, и увеличена поверхностная зона материальных частиц. Польза цеха заточки может сократить производственный процесс лепешек, сохранить энергопотребление оборудования, и улучшает качество лепешек и скорости восстановления металла, улучшить трудовые условия и условия охраны окружающей среды, etc., поэтому она быстро была повышена в процессе pelletizing.
2. Технические характеристики шлифовального станка
(1) формы передачи используемые мельницей барабанчика включают листовку края, привод с центральным ведущим шкивом, многопунктовый цепляя привод края, etc.; формы привода включают асинхронный двигатель + редуктор + шестерню + большая шестерня и одновременный мотор + муфта + шестерня воздуха + большая шестерня;
(2) вообще, принят метод поддержки подшипников статических и скоростного напора на обоих концах, и использована полностью закрытая само-выравнивая 1200 линия контакт „тип“ подшипник коромысла. Полностью поддержка статического давления;
(3) большая открытая шестерня конструирована согласно американскому стандарту AGMA, оборудованному с загерметизированной и надежной крышкой шестерни, и оборудованный с брызгами глицерина автоматическими смазывая прибор;
(4) цилиндр ключевая часть мельницы, и компьютер использован для того чтобы унести анализ конечного элемента на ем для обеспечения надежности своей пользы;
(5) большие и среднего размера мельницы оборудованы с медленными приборами привода;
(6) большие и среднего размера мельницы оборудованы с повсюду для того чтобы надавить станции смазки;
(7) контроль и система защиты принимают управление PLC.
параметры цеха заточки 3.Ore технические
| НЕТ. | Проект | Блок | Номер | |||||
| 1 | Модель | MR2265 | MR2470 | MR3254 | MR3562 | MR3870 | ||
| 2 | Диаметр цилиндра внутренний | mm | 2200 | 2400 | 3200 | 3500 | 3800 | |
| 3 | Длина деятельности цилиндра | mm | 6500 | 7000 | 5400 | 6200 | 7000 | |
| 4 | Достижимый объем производства цилиндра | m3 | 21,4 | 29,3 | 39,5 | 55,6 | 73,6 | |
| 5 | Максимальная нагрузка | Материал | t | 3,4 | 5 | 6 | 8,7 | 11,3 |
| Стальной шарик | t | 24 | 32 | 44 | 64 | 83 | ||
| 6 | Революции деятельности цилиндра | r/min | 21,95 | 19,28 | 16,5 | 15,47 | 14,3 | |
| 7 | Емкость | t/h | 18-25 | 30-40 | 45-55 | 55-70 | 70-92 | |
| 8 | Сила | kw | 280 | 570 | 630 | 1000 | 1250 | |
| 9 | Основной коэффициент скорости редуктора | 5,0 | 5,0 | 4,96 | 6,74 | 7,1 | ||
| 10 | Медленный привод | Сила | kw | 11 | 11 | 11 | 11 | |
| Коэффициент скорости редуктора | 90 | 500 | 355 | 90 | ||||
| Революции выхода | r/min | 1,62 | 1,94 | 2,056 | 2,06 | |||
| 11 |
Фидер винта (Также доступный для питаться пояса) |
Сила | kw | 11 | 22 | 22 | 22 | 30 |
| Революции выхода | r/min | 23,3 | 23,3 | 23,3 | 23,25 | 23,25 | ||
| Коэффициент скорости | 43 | 43 | 43 | 43 | 43 | |||
| 12 | Размеры (L×W×H) | mm | 10970× 5625×4055 |
15400× 6685×4885 |
13400× 7250×5700 |
15473× 7707×6280 |
16400× 8738×7590 |
|
| 13 | Вес машины (исключая мотора и электронного контроля) | t | 63 | 92 | 122,1 | 135 | 180 | |
| Примечание: 1. Вес машины не включает вес мотора, электрического контроля, тонкой станции масла и меля средств массовой информации. | ||||||||
4. Принцип работы шлифовального станка
Когда цилиндр управляется периферийной большой шестерней для того чтобы вращать, материал плотно сжат меля средним стальным шариком, и молоть между шариком и шариком и между шариком и плитой футеровки литьевого цилиндра полно подвергает свежая поверхность действию материала, и полно смешан. Оно discharged от мельницы через отверстие разрядки и входит в следующий процесс. Эта машина может эффектно уменьшить количество бентонита добавила и улучшает прочность зеленых шариков.

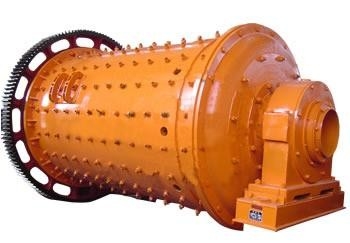

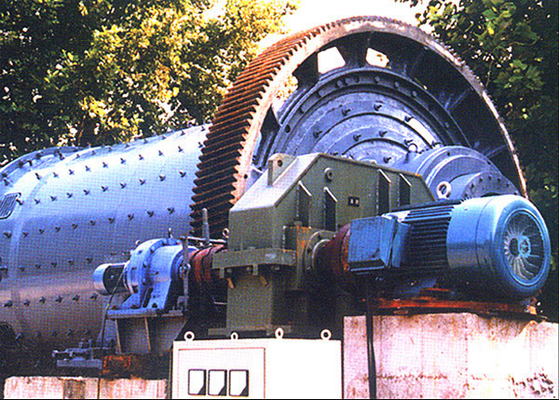

объяснение фото цеха заточки 5.Ore
