Подробная информация о продукте:
Оплата и доставка Условия:
|
| Название продукта: | Мельница Рэймонд | Условие: | Новый |
|---|---|---|---|
| Тип: | Цех заточки руды | Применение: | Камни и кусковые материалы |
| Гарантия: | 12 месяца | Uasge: | Строительные материалы, химикат |
| Индустрия применения: | Завод, сталелитейный завод, химический завод & мусоросжигатель цемента | Порт: | QingDao, TianJian, Шанхай |
| Высокий свет: | цех заточки руды питания 30mm,мельница Рэймонд питания 30mm,Мельница Рэймонд для очищения |
||

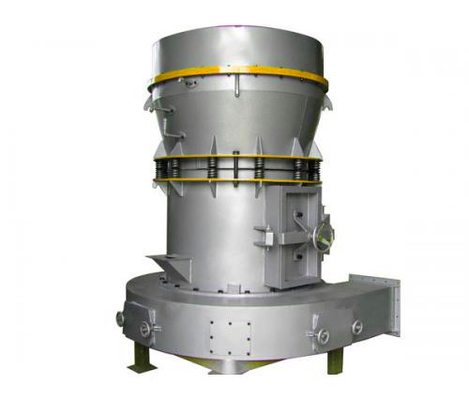

Прибор размера питания цеха заточки 30mm руды мельницы Рэймонд для очищения
1. Основная структура мельницы Рэймонд
Структура машины главным образом составлена главного двигателя, анализатора, вентилятора, законченного разделителя циклона продукта, разделителя циклона тонкоизмельченного порошка и воздуховода. Среди их, главный двигатель состоит из рамки, волюты воздуховода, лезвия, меля ролика, меля кольца и крышки.
2. Принцип деятельности мельницы Рэймонд
При работе, материалы, который нужно распылить ввожены в машину от питаясь хоппера на стороне крышки машины, и полагаются на приборе меля ролика приостанавливанном на рамке цветения сливы главной машины для того чтобы вращаться вокруг вертикальной оси, и в то же время поворачиваются, должный к маховой силе во время вращения, меля ролик отбрасывает наружу и прессы против меля кольца, так, что лопаткоулавливатель зачерпнет вверх материал и отправляет его между меля роликом и меля кольцом.
параметры цеха заточки 3.Ore технические
| Модель мельницы Рэймонд и технические параметры | ||||||
| модель | 6R4525 | 5R4119 | 4R3216 | 3R75 | 3R65 | 3R60 |
| параметр | ||||||
| Размер частицы питания (mm) | ≤30 | ≤25 | ≤25 | ≤20 | ≤15 | ≤15 |
| Законченный размер частицы (mm) | 0,125- 0,044 |
0,125- 0,044 |
0,125- 0,044 |
0,125- 0,044 |
0,125- 0,044 |
0,125- 0,044 |
| Продукция переноса различной материальной мелкости (t) | 16-120 | 8-60 | 4-45 | 1.5-20 | 1-18 | 0.5-8 |
| Центральная скорость вала (r/min) | 82 | 105 | 130 | 160 | 180 | 280 |
| Меля диаметр кольца (mm) | 1770 | 1400 | 1073 | 865 | 725 | 495 |
| Диаметр ролика (mm) | 450 | 410 | 320 | 260 | 210 | 140 |
| Высота ролика (mm) | 250 | 190 | 160 | 150 | 150 | 100 |
| мотор хозяина | y315m- 4-132 |
y280s- 4-75 |
y225s- 4-37 |
y225s- 8-18.5 |
y200L- 8-15 |
y160m- 6-7.5 |
| Вентиляторный двигатель | y315m- 4-132 |
y250m- 4-75 |
y200L- 4-37 |
y160L- 4-15 |
y160m- 4-11 |
y132s- 2-5.5 |
| Мотор анализатора | y160m- 4-11 |
yc200- 4B-7.5 |
yc120- 4a-5.5 |
y112m- 6-202 |
y112m- 6-2.2 |
y90L- 6-1.1 |
4. Процесс выбора ветра мельницы Рэймонд
После того как материал смолот, вентилятор дует ветер в основной крупный план кожуха порошок, который сортирован анализатором помещенным над меля камерой. Материал с чрезмерными падениями мелкости в меля камеру для перезатачивать. Она входит в сборник циклона с подачей ветра, и discharged через выход порошка после собрания, которое законченный продукт. Воздушные потоки возвращены в вентилятор через возвращенную трубу воздуха на верхнем конце большого сборника циклона. Путь воздуха обеспечивает циркуляцию и подачи под отрицательное давление. Увеличенный том воздуха обеспечивая циркуляцию пути воздуха discharged через выхлопную трубу между вентилятором и главным двигателем, и входит в небольшое собрание циклона. прибор для очищения.

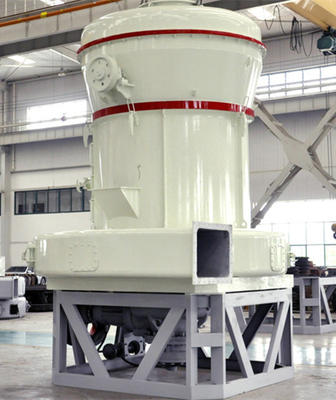

объяснение фото цеха заточки 5.Ore
