Подробная информация о продукте:
Оплата и доставка Условия:
|
| Название продукта: | Мельница трубки | Условие: | Новый |
|---|---|---|---|
| Тип: | Цех заточки руды | Применение: | Камни и кусковые материалы |
| Гарантия: | 12 месяца | Uasge: | Строительные материалы, химикат |
| Индустрия применения: | Завод, сталелитейный завод, химический завод & мусоросжигатель цемента | Порт: | QingDao, TianJian, Шанхай |
| Вес: | 92-485t | Сила: | 570-4200kw |
| Высокий свет: | Цех заточки руды мельницы трубки,Цех заточки руды асинхронного двигателя,Управление PLC цеха заточки руды |
||

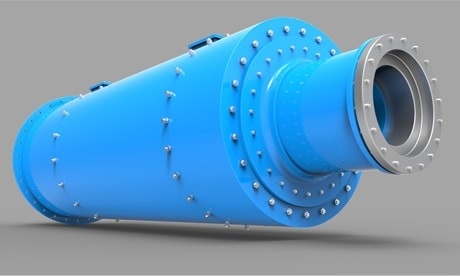

Мельница трубки цеха заточки руды
1. Технические характеристики мельницы (цех заточки руды)
(1) формы передачи используемые мельницей барабанчика включают листовку края, привод с центральным ведущим шкивом, многопунктовый цепляя привод края, etc.; формы привода включают асинхронный двигатель + редуктор + шестерню + большая шестерня и одновременный мотор + муфта + шестерня воздуха + большая шестерня;
(2) вообще, принят метод поддержки подшипников статических и скоростного напора на обоих концах, и использована полностью закрытая само-выравнивая 1200 линия контакт „тип“ подшипник коромысла. Полностью поддержка статического давления;
(3) большая открытая шестерня конструирована согласно американскому стандарту AGMA, оборудованному с загерметизированной и надежной крышкой шестерни, и оборудованный с брызгами глицерина автоматическими смазывая прибор;
(4) цилиндр ключевая часть мельницы, и компьютер использован для того чтобы унести анализ конечного элемента на ем для обеспечения надежности своей пользы;
(5) большие и среднего размера мельницы оборудованы с медленными приборами привода;
(6) большие и среднего размера мельницы оборудованы с повсюду для того чтобы надавить станции смазки;
(7) контроль и система защиты принимают управление PLC.
2. Основное введение мельницы трубки (цех заточки руды)
Мельница трубки конструирована для того чтобы пользоваться преимуществами и недостатками системы открыт-подачи меля, и делала значительные улучшения к традиционной мельнице шарика. Выход машины значительно был улучшен, и мелкость и удельная поверхность порошка увеличили, осуществляющ высокий выход и высокую мелкость, и обеспечивающ новый Н тип меля оборудования для продукции высокосортного цемента.
Мельница трубки Luokuang регулирует материальный уровень каждого ящика со своей уникальной совмещенной доской раздела и доской решетки разрядки, увеличивает том вентиляции, и улучшает условия внутри мельницы; в то же время, она принимает новый Н тип выравнивать доску, регулирует скорость мельницы, и оптимизирует дизайн шестерни и улучшены параметры смазки нося куста, увеличены идущие стабильность и срок службы мельницы, и меля эффективность улучшена.
Под условием которое другие параметры остаются неизменными, выход в блок увеличен 20%, и расход энергии в продукт блока уменьшен 10-12%; в открыт-подаче меля, удельная поверхность цемента может достигнуть 320m2/kg.
3. Технические характеристики мельницы трубки Luokuang (цех заточки руды)
(1) форма передачи: разбивочная передача и передача края (включая передача края в форме многопунктовый цеплять). Большие и среднего размера мельницы оборудованы с медленными приводами.
(2) режим поддержки мельницы: главный нося тип, двойной сползая тип ботинка и гибридный тип (один главный подшипник на одном конце и одном конце сползая ботинок). Носить кусты и поддерживать пусковые площадки обработаны механическими инструментами CNC. Все 3 поддержки оборудованы с повсюду давлением смазывая приборы.
(3) роторная часть: тело цилиндра автоматически сварено, шов сварки ультразвуковой контроль 100%, тело цилиндра обожжено в целом после сваривать, и сваривая стресс полно исключен; тело цилиндра обработано большой особенной машиной в одно время, которая эффектно обеспечивает кольца выскальзывания на обоих концах. (coaxiality главного подшипника), так, что оборудование сможет побежать ровно.
(4) кормить и discharging прибор: Особенные уплотнения с динамическими и статическими соединениями как полый вал или соединение передачи для обеспечения что оно не протекает масло или зола.
(5) контроль системы: Вся система мельницы проконтролирована PLC, который может осуществить осмотр температуры и обнаружение вибрации прибора поддержки мельницы и всех подшипников и смазывая масла редуктора, и может осуществить управление компьютера совместное с комнатой центрального поста управления.
Параметры цеха заточки руды технические
| Модель | RPM (r/min) | Размер питания (mm) | Емкость (t/h) | Истирательная загрузка тела (t) | Главный мотор | Главный decelerator | Вес (t) | |||
| Модель | Сила (kw) | RPM (r.p.m) | Модель | Коэффициент скорости | ||||||
| φ2.2×11 | 20,91 | ≤25 | 15~17 | 50 | TR1512-8 | 570 | 740 | Zd80 | 5,6 | 92 |
| φ2.4×8 | 20,91 | ≤25 | 14~18 | 39.5~42 | TRQ1512-8 | 570 | 740 | Zd80-9 | 5 | 76,4 |
| φ2.4×9 | 20,91 | ≤25 | 23~25 | 50 | TR1512-8 | 570 | 740 | Zd80-9 | 5 | 91 |
| φ2.4×10 | 20,91 | ≤25 | 16~22 | 50 | TR1512-8 | 570 | 740 | Zd80-9 | 5 | 111 |
| φ2.4×11 | 21 | ≤25 | 19~24 22~28 | 6265 | YR710-8/1180 | 710 | 740 | JDX630 | 5,6 | 125 |
| φ2.4×12 | 21 | ≤25 | 18~20 21~23 | 6365 | YR800-8/1180 | 800 | 740 | MBY710 | 6,3 | 127 |
| φ2.4×13 | 21 | ≤25 | 21~22 24~26 | 6668 | YR800-8/1180 | 800 | 740 | MBY710 | 6,3 | 131 |
| φ2.6×10 | 20,6 | ≤25 | 21~24 | 64 | YR800-8/1180 | 800 | 740 | JDX710 | 6,3 | 140 |
| φ2.6×13 | 20,6 | ≤25 | 28~31 | 81 | YR1000-8/1180 | 1000 | 740 | JDX800 | 6,3 | 158 |
| φ3.0×9 | 19,13 | ≤25 | 40~45 | 85 | YR1000-8/1180 | 1000 | 740 | MBY800 | 7,1 | 148 |
| φ3×11 | 18,92 | ≤25 | 44~47 | 95 | YR1250-8/1430 | 1250 | 740 | JDX900 | 7,1 | 177 |
| φ3×12 | 18,92 | ≤25 | 48~52 | 103 | YR1250-8/1430 | 1250 | 740 | JDX900 | 7,1 | 182 |
| φ3×13 | 18,92 | ≤25 | 39~45 | 116max | YR1400-8/1430 | 1400 | 740 | JDX900 | 7,1 | 200,7 |
| φ3.2×11 | 18,3 | ≤25 | 45~48 | 112max | YR1600-8/1430 | 1400 | 740 | JDX900 | 7,15 | 213,6 |
| φ3.2×13 | 18,7 | ≤25 | 50~55 | 133max | YR1600-8/1430 | 1600 | 740 | JDX1000 | 7,15 | 237 |
| φ3.4×11 | 18 | ≤25 | 45~55 | 120max | YR1600-8/1430 | 1600 | 740 | JDX1000 | 230 | |
| φ3.5×13 | 17 | ≤25 | 60~65 | 156max | YR2000-8/1730 | 2000 | 740 | TS130-A-F1 | 257,6 | |
| φ4×13 | 16,3 | ≤25 | 78~80 | 191 | YRKK900-80 | 2800 | 745 | JS140-A | 348 | |
| φ4.6×14 | 15 | ≤25 | 100~115 | 285 | YR1000-8 | 4200 | 740 | J3160-C | 485 | |

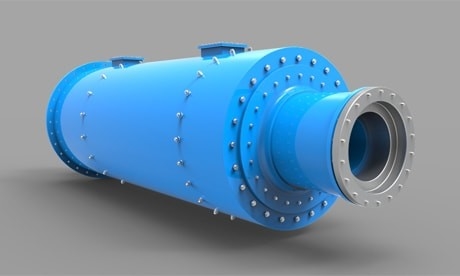

Объяснение фото цеха заточки руды
