Подробная информация о продукте:
Оплата и доставка Условия:
|
| Название продукта: | Мельница стального шарика | Условие: | Новый |
|---|---|---|---|
| Тип: | Цех заточки руды | Применение: | Камни и кусковые материалы |
| Гарантия: | 12 месяца | Uasge: | Строительные материалы, химикат |
| Индустрия применения: | Завод, сталелитейный завод, химический завод & мусоросжигатель цемента | Порт: | QingDao, TianJian, Шанхай |
| Вес: | 23000-252000kg | Сила: | 75-2000kw |
| Высокий свет: | Мельница стального шарика 50TPH,Асинхронный двигатель мельницы стального шарика,Молоть стального шарика 50TPH |
||
Стандарт управлением AGMA PLC асинхронного двигателя цеха заточки руды мельницы стального шарика
Ⅰ. Введение мельницы стального шарика
Мельница угля стального шарика главное оборудование системы подготовки порошка угля в станции тепловой мощности. В то же время, также соответствующее для распылять системы как цементная промышленность, металлургическая промышленность, химическая промышленность, сахарная промышленность, etc. он широко использован для задавливать уголь различной твердости. Своя функция высушить, задавить и смолоть уголь некоторого размера в распыленный уголь для сгорания боилера. Мельницы угля стального шарика широко использованы электрическими станциями тепловой мощности в стране и за рубежом. Согласно статистике, мельницы угля стального шарика определяют больше чем 60% изо всех типов мельниц угля в отечественных электростанциях.
Мельница угля вид мельницы шарика. Введение угля мельницы угля стального шарика трудного.
Ⅱ. Принцип деятельности мельницы угля стального шарика
Мельница угля машина для задавливая и меля угля в распыленный уголь, и это важное вспомогательное оборудование для печи распыленного угля. Процесс угля меля процесс в котором уголь прекращан и своя зона поверхности непрерывно увеличена. Уголь смолот в распыленный уголь в мельнице угля, главным образом путем задавливать, задавливать и распылять. Мельницы угля можно разделить в низкоскоростные мельницы угля, мельницы угля средств-скорости и высокоскоростные мельницы угля согласно вращательной скорости угл-меля частей работы.
Ⅲ. Польза мельницы угля стального шарика
Мельницы угля/мельницы угля широко использованы в цементе, продуктах силиката, новых строительных материалах, тугоплавких материалах, удобрениях, керамике железистых и цветного металла beneficiation и стекла и других отраслях материального производства для того чтобы высушить различные руды и другие grindable материалы. или влажный молоть.
Ⅳ. Технические характеристики мельницы являются следующими:
(1) формы передачи используемые мельницей барабанчика включают листовку края, привод с центральным ведущим шкивом, многопунктовый цепляя привод края, etc.; формы привода включают асинхронный двигатель + редуктор + шестерню + большая шестерня и одновременный мотор + муфта + шестерня воздуха + большая шестерня;
(2) вообще, принят метод поддержки подшипников статических и скоростного напора на обоих концах, и использована полностью закрытая само-выравнивая 1200 линия контакт „тип“ подшипник коромысла. Полностью поддержка статического давления;
(3) большая открытая шестерня конструирована согласно стандарту AGMA, оборудованному с загерметизированной и надежной крышкой шестерни, и оборудованный с автоматическим прибором смазки брызг глицерина;
(4) цилиндр ключевая часть мельницы, и компьютер использован для того чтобы унести анализ конечного элемента на ем для обеспечения надежности своей пользы;
(5) большие и среднего размера мельницы оборудованы с медленными приборами привода;
(6) большие и среднего размера мельницы оборудованы с повсюду для того чтобы надавить станции смазки;
(7) контроль и система защиты принимают управление PLC.
Параметры цеха заточки руды технические
| Модель | Размер цилиндра (mm) | Скорость цилиндра (r/min) | Нагрузка шарика (t) |
Размер питания (mm) |
Емкость (t/h) |
Сила (kw) |
Размер (mm) |
Вес (kg) | |
| Диаметр | Длина | ||||||||
| DTM1722 | 1700 | 2200 | 24,5 | 5 | ≤25 | 2-3 | 75 | 6685×3500×3000 | 23000 |
| DTM1725 | 1700 | 2500 | 24,5 | 7,5 | ≤25 | 3-5 | 90 | 7026×3745×3295 | 24600 |
| DTM2126 | 2100 | 2600 | 22,81 | 10 | ≤25 | 4-6 | 160 | 7891×4930×3800 | 35000 |
| DTM2133 | 2100 | 3300 | 22,81 | 13 | ≤25 | 4.5-6.5 | 210 | 8691×4930×3800 | 38000 |
| DTM2137 | 2100 | 3700 | 22,81 | 17 | ≤25 | 5.2-7.1 | 210 | 9110×4930×3800 | 40000 |
| DTM2226 | 2200 | 2600 | 22 | 10 | ≤25 | 4.4-6.6 | 160-180 | 7070×4980×3400 | 37400 |
| DTM2230 | 2200 | 3000 | 22 | 12 | ≤25 | 4.7-7.0 | 180 | 8450×4980×3400 | 38800 |
| DTM2233 | 2200 | 3300 | 22 | 14 | ≤25 | 5-7.4 | 210 | 8850×4980×3400 | 41000 |
| DTM2238 | 2200 | 3800 | 22 | 16 | ≤25 | 6-8 | 210-250 | 9450×4980×3400 | 43600 |
| DTM2244 | 2200 | 4400 | 22 | 18 | ≤25 | 8-9 | 250-280 | 10500×5340×4300 | 45143 |
| DTM2247 | 2200 | 4700 | 22 | 22 | ≤25 | 10-13.8 | -280 | 11000×5340×4300 | 48800 |
| DTM2532 | 2500 | 3200 | 20,3 | 18 | ≤25 | 6.5-7.5 | 250-280 | 9810×5450×4194 | 50780 |
| DTM2536 | 2500 | 3600 | 20,3 | 20 | ≤25 | 7.5-8.5 | 310 | 10210×5450×4194 | 54900 |
| DTM2539 | 2500 | 3900 | 20,3 | 22 | ≤25 | 8.6-10 | 320 | 11000×5450×4194 | 59000 |
| DTM2935 | 2900 | 3500 | 19,1 | 22 | ≤25 | 11-12 | 380 | 10715×6355×4846 | 71000 |
| DTM2941 | 2900 | 4100 | 19,1 | 30 | ≤25 | 11.8-14 | 475 | 11522×6355×4846 | 75000 |
| DTM2947 | 2900 | 4700 | 19,1 | 35 | ≤25 | 13-16.4 | 570 | 12195×6355×4846 | 81000 |
| DTM3247 | 3200 | 4700 | 18,4 | 44 | ≤25 | 20 | 630 | 12600×7201×5435 | 120000 |
| DTM3258 | 3200 | 5800 | 18,4 | 55 | ≤25 | 25 | 800 | 14143×7201×5435 | 135000 |
| DTM3560 | 3500 | 6000 | 17,57 | 64 | ≤25 | 30 | 1000 | 14460×8451×5435 | 175000 |
| DTM3570 | 3500 | 7000 | 17,57 | 75 | ≤25 | 35 | 1200 | 15460×8451×5435 | 182000 |
| DTM3872 | 3800 | 7200 | 16,54 | 90 | ≤25 | 42 | 1700 | 16730×9249×5900 | 240000 |
| DTM3883 | 3800 | 8300 | 16,54 | 95 | ≤25 | 50 | 2000 | 17820×10169×5900 | 252000 |

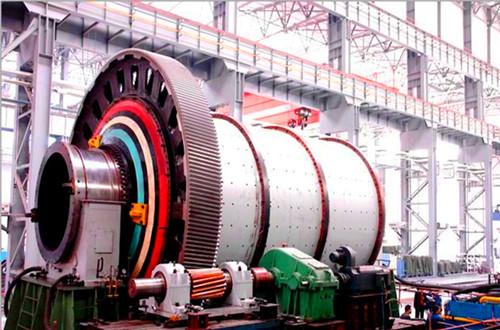

Объяснение фото цеха заточки руды
