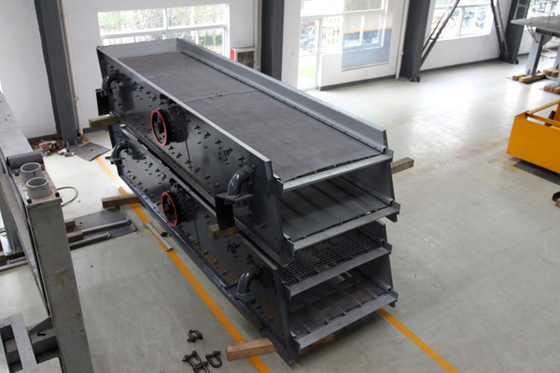

Экран серии YKR вибрируя экрана оборудования обогащения руды вибрируя
Экран серии 1.YKR вибрируя внедрения продукции оборудования обогащения руды:
Эта серия экрана для кругового движения, используемого для угля, металлургии, минирования и других отделов для классификации продукта, перерабатывающие мощности машины экрана сильная, высокая экранируя эффективность, с разумными техническими параметрами, прочностью конструкции, высокой жесткостью, надежной деятельностью, малошумным, удобным обслуживанием и другими характеристиками. Эта серия экрана для кругового движения, используемого для угля, металлургии, минирования и других отделов для классификации продукта, перерабатывающие мощности машины экрана сильная, высокая экранируя эффективность, с разумными техническими параметрами, прочностью конструкции, высокой жесткостью, надежной деятельностью, малошумным, удобным обслуживанием и другими характеристиками.
Принцип деятельности вибрируя экрана серии 2.YKR оборудования обогащения руды:

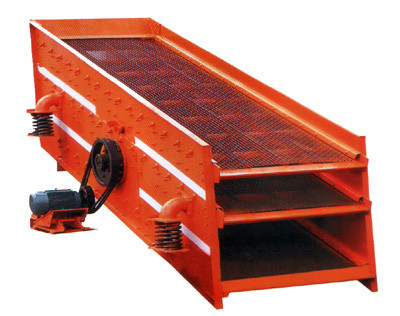

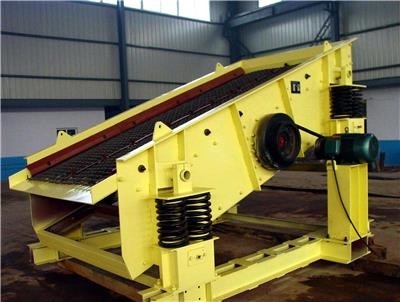

Оно главным образом составлено коробки экрана, exciter, прибора и мотора подвеса (или поддержки). Мотор через пояс треугольника, управляя вращением шпинделя шейкера, должным к шейкеру на неуравновешенном весе маховой силы, так как вибрация коробки экрана. Различные амплитуды могут быть получены путем изменение ексцентриситета шейкера. Машина экрана привода принимает соединение щитка и гибкое соединение диска с простой структурой и легкими производством и обслуживанием, которое преодолевает дефект всеобщего соединения легко повредило; Вибромашина принимает структуру блока эксцентричную, простую структуру; Питаясь коробку можно выбрать, применение питаясь коробки увеличить эффективное экранное пространство вибрируя экрана, пока расширяющ срок службы экрана впускного конца; В части передачи, добавлена промежуточная подшипниковая подставка перехода. Применение промежуточной подшипниковой подставки перехода эффектно защищает мотор и увеличивает срок службы мотора.
Экран серии 3.YKR вибрируя представления оборудования обогащения руды технического:
| Модель |
Номера поверхности экрана |
Экранное пространство (㎡) |
Размер отверстия (mm) |
Максимальный размер питания (mm) |
Емкость (³ /h m) |
Частота вибрации (Hz) |
Удвоенная амплитуда
(mm)
|
Сила мотора (kw) |
Размер |
| YKR1230 |
1 |
3,6 |
6~50 |
200 |
28~180 |
12~16 |
7~10 |
7,5 |
Размеры не перечислены в этой таблице. Пожалуйста спросите общий чертеж |
| 2YKR1230 |
2 |
3.6X2 |
6~50 |
200 |
28~180 |
11 |
| YKR1236 |
1 |
4,3 |
6~50 |
200 |
30~200 |
7,5 |
| 2YKR1236 |
2 |
4.3X2 |
6~50 |
200 |
30~200 |
11 |
| YKR1536 |
1 |
5,4 |
6~50 |
200 |
35~220 |
11 |
| 2YKR1536 |
2 |
5.4X2 |
6~50 |
200 |
35~220 |
15 |
| YKR1542 |
1 |
6,3 |
6~50 |
200 |
42~258 |
11 |
| 2YKR1542 |
2 |
6.3X2 |
6~50 |
200 |
42~258 |
15 |
| YKR1548 |
1 |
7,2 |
6~50 |
200 |
47~275 |
15 |
| 2YKR1548 |
2 |
7.2X2 |
6~50 |
200 |
47~275 |
15 |
| YKR1836 |
1 |
6,3 |
6~100 |
300 |
42~600 |
15 |
| 2YKR1836 |
2 |
6.3X2 |
6~100 |
300 |
42~600 |
15 |
| YKR1842 |
1 |
7,5 |
6~100 |
300 |
50~650 |
18,5 |
| 2YKR1842 |
2 |
7.5X2 |
6~100 |
300 |
50~650 |
18,5 |
| YKR1848 |
1 |
8,6 |
6~100 |
300 |
59~670 |
18,5 |
| 2YKR1848 |
2 |
8.6X2 |
6~100 |
300 |
59~670 |
18,5 |
| YKR1854 |
1 |
9,7 |
6~100 |
300 |
68~685 |
22 |
| 2YKR1854 |
2 |
9.7X2 |
6~100 |
300 |
68~685 |
22 |
| YKR2154 |
1 |
11,3 |
6~100 |
400 |
70~698 |
22 |
| 2YKR2154 |
2 |
11.3X2 |
6~100 |
400 |
70~698 |
30 |
| YKR2160 |
1 |
12,6 |
6~100 |
400 |
80~710 |
22 |
| 2YKR2160 |
2 |
12.6X2 |
6~100 |
400 |
80~710 |
30 |
| 3YKR2160 |
3 |
12.6X3 |
6~100 |
400 |
80~710 |
37 |
| YKR2454 |
1 |
12,9 |
6~150 |
400 |
83~760 |
|
4. Инструкции для приказывать:
Имя, спецификацию, модель, форму плиты сетки и размер отверстия сетки необходимо показать приказывая. Когда, который принудили синхронизация использована, мотор можно установить в 2 пути: влево или вправо, пожалуйста покажите приказывая.
