Подробная информация о продукте:
Оплата и доставка Условия:
|
Условие: | Новый | Тип: | Мельница Рэймонд |
---|---|---|---|
Размер питания: | 15-30mm | Чистовой размер: | 0.125- 0.044mm |
Место происхождения: | Хэнань, Китай | Гарантия: | 12 месяца |
Имя: | Цех заточки руды | ||
Высокий свет: | IOS одобрил машину мельницы Рэймонд,Минеральная машина мельницы Рэймонд камня |

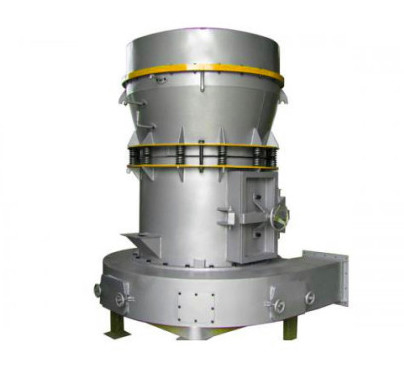

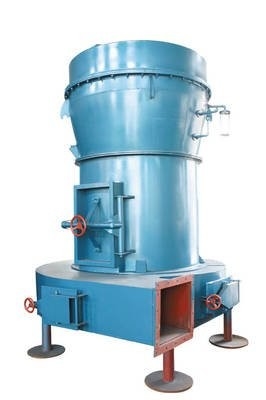

Цех заточки руды машины цеха заточки Рэймонд камня мельницы Рэймонд минеральный
1. Структура мельницы Рэймонд основная
Структура машины главным образом составлена главной машины, анализатора, вентилятора, законченного разделителя циклона, микро- разделителя циклона порошка и воздуховода. Среди их, главная машина состоит из рамки, волюты воздуховода, лопаткоулавливателя, меля ролика, меля кольца, раковины крышки.
2. Принцип деятельности мельницы Рэймонд:
Работе, будет нужно задавить материалы от стороны раковины клобука в хоппер добавляет машину, полагаясь на приборе ролика висеть на полке цветка сливы хозяина, вокруг вертикальной оси самой революции, вращает в то же время, должный к влиянию поворачивать маховую силу когда качание ролика наружу, пресса в кольце, ноже лопаткоулавливателя черпая вверх материал к между меля ролику и меля кольцу, цель задавливать материалы будут достиганы путем свертывать и отжимать меля ролик.
Процесс выбора воздуха: после того как материал земной, вентилятор дунет ветер в главное снабжение жилищем машины, дующ порошок, сортируя анализатором помещенным над меля комнатой, точное и грубые материалы падают в меля комнату для перезатачивать, мелкость в соответствии со спецификациями ветра в сборник циклона, собранными после discharging через выход порошка, т.е., законченный продукт. Воздушные потоки возвращены в вентилятор возвращенным трубопроводом на верхнем конце большого сборника циклона. Путь ветра обеспечивает циркуляцию и подачи под отрицательное давление. Увеличенный том воздуха обеспечивая циркуляцию пути воздуха discharged через выхлопную трубу между вентилятором и главной машиной, и входит в небольшой сборник циклона для обработки очищения.
3. Параметры продукта мельницы Рэймонд
Номер модели и технические параметры мельницы Рэймонд | ||||||
Модель | 6R4525 | 5R4119 | 4R3216 | 3R75 | 3R65 | 3R60 |
Спецификации | ||||||
Размер питания (mm) | ≤30 | ≤25 | ≤25 | ≤20 | ≤15 | ≤15 |
Чистовой размер (mm) | 0,125- 0,044 |
0,125- 0,044 |
0,125- 0,044 |
0,125- 0,044 |
0,125- 0,044 |
0,125- 0,044 |
Различная материальная продукция переноса мелкости (t) | 16-120 | 8-60 | 4-45 | 1.5-20 | 1-18 | 0.5-8 |
Скорость цапфы вала (r/min) |
82 | 105 | 130 | 160 | 180 | 280 |
Меля диаметр кольца (mm) | 1770 | 1400 | 1073 | 865 | 725 | 495 |
Диаметр меля ролика (mm) |
450 | 410 | 320 | 260 | 210 | 140 |
Высота меля ролика (mm) | 250 | 190 | 160 | 150 | 150 | 100 |
Главный мотор | y315m- 4-132 |
y280s- 4-75 |
y225s- 4-37 |
y225s- 8-18.5 |
y200L- 8-15 |
y160m- 6-7.5 |
Двигатель для воздуходувки | y315m- 4-132 |
y250m- 4-75 |
y200L- 4-37 |
y160L- 4-15 |
y160m- 4-11 |
y132s- 2-5.5 |
Мотор анализатора | y160m- 4-11 |
yc200- 4B-7.5 |
yc120- 4a-5.5 |
y112m- 6-202 |
y112m- 6-2.2 |
y90L- 6-1.1 |
