Подробная информация о продукте:
Оплата и доставка Условия:
|
| Имя: | Влажная мельница провеса | Применение: | Крытый цех заточки руды |
|---|---|---|---|
| Питаясь емкость: | 625t/h | Сила главного мотора: | 5500kw |
| Материалы: | Влажный - и - сухой | Место происхождения: | Хэнань, Китай |
| Тип: | Φ 8.8m× 4.8m (F/F) | Гарантия: | 12 месяца |
| Высокий свет: | Полно - функциональная влажная мельница провеса,влажная мельница провеса 625t/h,5500kw провисают Semi автогенные мельницы |
||

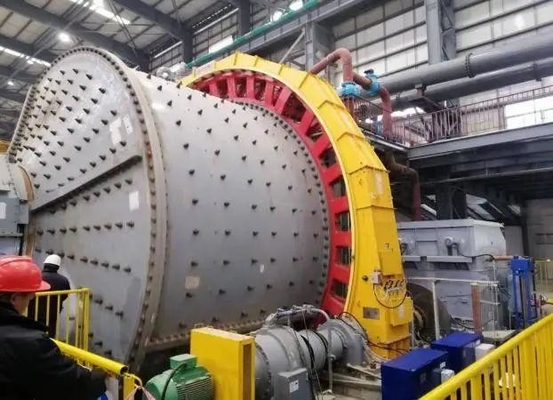

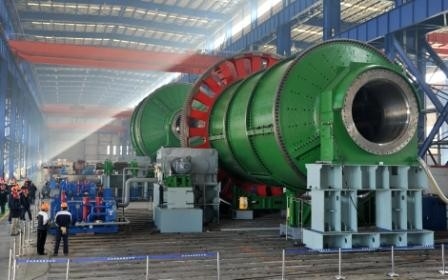

Полностью функциональная мельница мокрого провисания Φ 8,8 м × 4,8 м (в/в) и поддерживающая система
1. Обзор, основные условия
(1) Обзор
Мельницы для самоизмельчения или полусамоизмельчения, как их часто называют, могут выполнять операции дробления, эквивалентные двух- или трехступенчатому дроблению и сортировке.Мельницы прядильщика часто используются в современных операциях измельчения на концентраторах для непосредственного получения готового размера частиц или подготовки исходных материалов для последующей секции измельчения.
(2) Географические и метеорологические условия
Для внутренней установки высота над уровнем моря составляет менее 1000 м.
(3) Вращение мельницы
Правостороннее вращение
Интерпретация вращения: от конца подачи к концу разгрузки главный двигатель находится справа. Главный двигатель находится на конце разгрузки.
(4) Рабочая система
Непрерывная работа 330д/д, 24ч/д, 3 смены/д, 8ч/смена.
(5) Условия электропитания
Электроснабжение: высоковольтное трехфазное четырехпроводное 10кВ, диапазон выходного напряжения 10кВ±10%, низковольтное трехфазное четырехпроводное 380В, частота 50Гц.
(6) Условия водоснабжения
Качество воды: нейтральная и чистая циркулирующая вода; Температура воды: ≤30 ℃; Давление воды: 0,3 ~ 0,4 МПа.
2. Список поставляемого оборудования
(1) Описание поставляемого оборудования
Объем поставки включает полностью функциональную мельницу мокрого отвеса и поддерживающую систему, включая корпус мельницы, приводной двигатель мельницы, предохранительную муфту, полный комплект футеровочной плиты, полный комплект системы масляной смазки, полный комплект электрической (управляющей) системы, все виды вспомогательного оборудования. машины, полный набор специальных инструментов, фундаментные болты и основание. Подробное проектирование оборудования, изготовление, проверка, покраска, упаковка, доставка, обучение, технические услуги, технические данные, руководство по установке и вводу в эксплуатацию и т. д.
(2) Интерфейс питания
Интерфейс подачи механической части
Нижний торец нижней плиты оборудования продавца устанавливается на опорное основание. Анкерные болты и прокладки предоставляются продавцом и устанавливаются на указанный слой цементного раствора над бетонным фундаментом.
Кормовая тележка падает на бункер.
Включая направляющую тележки подачи и тележку подачи.
После разгрузки мельницы.
Входные и выходные фланцевые поверхности для гидравлической, масляной и охлаждающей воды частей оборудования продавца.
В него не входят основные закладные детали, такие как защитная труба фундамента и анкерная плита (продавец должен предоставить чертежи, а покупатель должен сделать их самостоятельно в соответствии с ходом строительства на месте).
В комплект не входят охлаждающие трубки.
Без абразивной среды.
Интерфейс питания для электрических и управляющих частей
Терминал двигателя.
Терминал дополнительного оборудования продавца для внешнего подключения.
Приемные и выходные клеммы полевого шкафа управления предоставляются продавцом.
Не включает распределительное устройство высокого напряжения.
За исключением всех внешних кабелей шкафов (модели кабелей предоставляются продавцом).
Не включает первое масло (модель масла предоставлена продавцом).
3. Комплект поставки (детали поставки одного устройства)
| Нет. | Имя | Количество | Основная структура | Примечание |
| Ⅰ | Онтология оборудования | 1 | φ 8,8 × 4,8 м мельница мокрого отжима | Сделано в Китае |
| 1 | Система подачи | 1 | Подача тележки с коробчатым желобом. | Сделано в Китае |
| 2 | Система коренных подшипников | 2 | Полная гидростатическая смазка, уплотнение с тремя язычками, медная черепица, структура с двойной дугой для выравнивания поверхности. | Сделано в Китае |
| 3 | Вращающиеся части | 1 | В него входят: полый вал входной и выходной крышки, входная и выходная втулка, корпус бочки, доска втулки торцевой крышки, доска втулки корпуса бочки, решетчатая доска, доска совка и другие необходимые аксессуары. | Сделано в Китае |
| 4 | Приводные части | 1 | Включает в себя: большую шестерню, шестерню, корпус редуктора и другие необходимые аксессуары. | Сделано в Китае |
| 5 | Базовый блок | 1 | Включает в себя: опорную плиту устройства и анкерные болты. | Сделано в Китае |
| 6 | Трубка для смазочного масла | 1 | Трубка из нержавеющей стали. | Сделано в Китае |
| 7 | Щит | 1 комплект | Вращающиеся детали. | Сделано в Китае |
4. Основные технические параметры
Технические параметры мельницы мокрого мешковины
| Нет. | Название проекта | Числовой |
| 1 | Характеристики мельницы (мм) | Φ8800 x 4800 |
| 2 | Внутренний диаметр цилиндра (мм) | 8800 |
| 3 | Расстояние от фланца цилиндра до длины фланца (мм) | 4800 |
| 4 | Полезный объем цилиндра (м³) | 250 |
| 5 | Эффективный объем торцевой крышки (м³) | 42 |
| 6 | Максимальная средняя скорость заполнения (%) | 8 |
| 7 | Общая скорость заполнения (%) | 25 |
| 8 | Максимальная нагрузка на мяч (T) | 108 |
| 9 | Скорость цилиндра (об/мин) | 10,7 |
| 10 | Мощность главного двигателя | 5500кВт |
