Подробная информация о продукте:
Оплата и доставка Условия:
|
| Применение: | Обработка угля | Материал: | под угольным шламом 0.5mm |
|---|---|---|---|
| Производственная мощность: | 0.18-7 (m3/min) | Особенность: | легковес |
| Ключевое слово: | сохраните силу | Название продукта: | Машина флотирования |
| Высокий свет: | оборудование обогащения руды 7m3/Min,машина флотирования лаборатории 7m3/Min,Металл отделяя машину флотирования лаборатории |
||

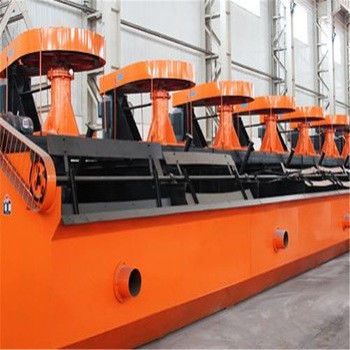

машина флотирования серии серии XJM оборудования SF низкой цены металл-отделяя
Машина флотирования серии главным образом использована для одевать под угольным шламом 0.5mm, так же, как цветной металла, редкого металла, черного металла и минералов частицы неметалла. Продукт серии имеет преимущества компактной текстуры, легковеса, равномерного распределения пузыря, большой пропускной способности, гибкого потока процесса, удобной и надежной деятельности, etc
Режимные характеристики
Структура машины флотирования: эта машина главным образом составлена парашюта пульпы, смешивая прибора, системы загрузки воздуха, минерализированного пузыря discharging прибор и electro мотор.
(1) парашют пульпы: Он имеет рот пульпы питаясь и прибор ворот используемый для регулировать жидкостный уровень и его главным образом составлен главным образом составленный телом парашюта которое плавит стальной доской и ворота плавят стальной доской и стальной штангой.
(2) смешивая прибор: Он главным образом использован для смешивать пульпу для предотвращения минерального песка депозировать на парашюте, и он главным образом составлен колесом пояса, турбинкой, вертикальным валом и турбинка сделана из резины анти--ссадины.
(3) система загрузки воздуха: Она главным образом составлена трубой воздуха входа. Когда турбинка вращает, там произведут отрицательное давление внутри камеры турбинки для поглощения воздуха через неубедительную линию насоса и для того чтобы рассеивать пульпа для того чтобы сформировать группу пузыря. Этот вид пульпы с большое количество пузырей будет брошен к статору быстро роторной силой турбинки и более добавочно минерализирует пузыри в пульпе, и роторное движение которое значат, что исключает подачу пульпы в клетку флотирования причинит большое количество microvesicle и обеспечит необходимое условие для процесса флотирования.
(4) минерализированная пена discharging прибор: Этот прибор главным образом использован для scarping пена плавая на клетку и он главным образом составлен редуктором управляемым электрическим двигателем и scrapper управляемыми редуктором.
Технические данные:
Машина флотирования SF
| Модель | SF0.37 | SF0.7 | SF1.2 | SF2.8 | SF4 | SF8 | |
| Емкость ринва (m3) | 0,37 | 0,7 | 1,2 | 2,8 | 4 | 8 | |
| Диаметр турбинки (mm) | 300 | 350 | 450 | 550 | 650 | T60 | |
| Производственная мощность (m3/min) | 0.2-0.4 | 0.3-0.9 | 0.6-1.2 | 1.5-3.5 | 0.5-4 | 4-8 | |
| Скорость вращения турбинки (r/min) | 352 | 400 | 312 | 268 | 238 | 191 | |
| Мотор | Модель | ①Y90L-4 | ①Y100L2-4 | ①Y132M2-6 | ①Y160L-6 | ①Y180L-6 | ①Y250M-8 |
| ②Y90S-4 | ②Y90S-4 | ②Y90S-4 | ②Y90S-4 | ②Y90L-4 | ②Y100L-6 | ||
| Сила (kw) | ①1,5 | ①3 | ①5,5 | ①11 | ①15 | ①30 | |
| ②1,1 | ②1,1 | ②1,1 | ②1,1 | ②1,5 | ②1,5 | ||
| Размеры (mm) | 700×700×750 | 900×820×950 | 1100×1100×1100 | 1700×1600×1150 | 1850×2050×1200 | 2200×2900×1400 | |
| Одиночный вес ринва (kg) | 468 | 600 | 1373 | 2338 | 2660 | 4486 | |
Машина флотирования XJM
| Модель | XJM-1 | XJM-2 | XJM-3 | XJM-4 | XJM-8 | XJM-16 | XJM-24 | XJM-38 | |
| Размеры парашюта | Длина (mm) | 1000 | 1300 | 1600 | 1800 | 2200 | 2800 | 3100 | 3600 |
| Ширина (mm) | 1000 | 1300 | 1600 | 1800 | 2200 | 2800 | 3100 | 3600 | |
| Высота (mm) | 1100 | 1250 | 1400 | 1500 | 1950 | 2400 | 10819 | 3400 | |
| Одиночный эффективный вес (kg) | 1154 | 1659 | 2259 | 2669 | 3868 | 6520 | 8000 | 16790 | |
| Эффективное cubage (m3) | 1 | 2 | 3 | 4 | 8 | 16 | 24 | 38 | |
| Производственная мощность (высчитанная томом) slurry (m3/min) | 0.2-1 | 0.4-2 | 0.6-3 | 1.2-4 | 3-8 | 4-16 | 4-24 | 10-38 | |
| Главный мотор вала | Модель | Y132M2-6 | Y160M-6 | Y160L-6 | Y180L-6 | Y200L2-6 | Y280S-8 | Y280S-8 | Y280S-6 |
| Сила (kw) | 5,5 | 7,5 | 11 | 15 | 22 | 37 | 37 | 45 | |
| Турбинка | |||||||||
| Скорость вращения (r/min) | 960 | 970 | 970 | 970 | 970 | 740 | 740 | 980 - |
|
| Диаметр (mm) | 400 | 460 | 540 | 620 | 720 | 860 | 950 | ||
| Высота (mm) | 155 | 175 | 207 | 247 | 321 | 349 | - | - | |
| Скорость вращения (r/min) | 358 | 331 | 266 | 215 | 185 | 160 | 153 | - | |
| Круговая скорость (m/s) | 7,5 | 7,5 | 7,5 | 7 | 6,97 | 7,6 | 7,6 | 7,4 | |
| Мотор доски суглинка | Модель | Y90S-4 | Y90S-4 | Y90L-4 | Y90L-4 | Y90L-4 | Y90L-4 | Y90L-4 | Y90L-4 |
| Сила (kw) | 1,1 | 1,1 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | |
| Скорость вращения (r/min) | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | |
| Доска суглинка | Скорость вращения (r/min) | 18 | 18 | 16 | 16 | 16 | 16 | 16 | 16 |
| Диаметр (mm) | 500 | 500 | 580 | 600 | 600 | 700 | 700 | 700 | |
| Давление ветра вентилятора (kpa) | ≥12.6 | ≥14.7 | ≥19.8 | ≥19.8 | ≥21.6 | ≥25.5 | ≥30.4 | ≥34.3 | |
| Количество впрыски Max.air (m3/㎡·минута) | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |
