Подробная информация о продукте:
Оплата и доставка Условия:
|
| Название продукта: | Подпруга, большое кольцо | Твердость: | HRC50~55 |
|---|---|---|---|
| Уменьшение площади: | w25% | Эффективная глубина закалки: | 3~5мм |
| Удлиненность: | d511% | Особенности: | Высокая грузоподъемность и плавная работа |
| Классификация: | Шестерня распорки мельницы | Гарантия: | 12 месяца |
| Высокий свет: | Литье зубчатого венца мельницы,ковка зубчатого венца мельницы,зубчатый венец большого диаметра мельницы |
||

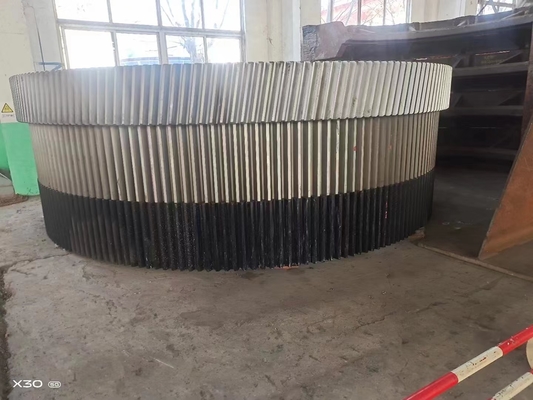

Отливка OEM и ковать сталь шестерни распорки мельницы пришпоривают шестерню кольца большого диаметра
1. процесс производства большого кольца зуба для шестерни распорки мельницы

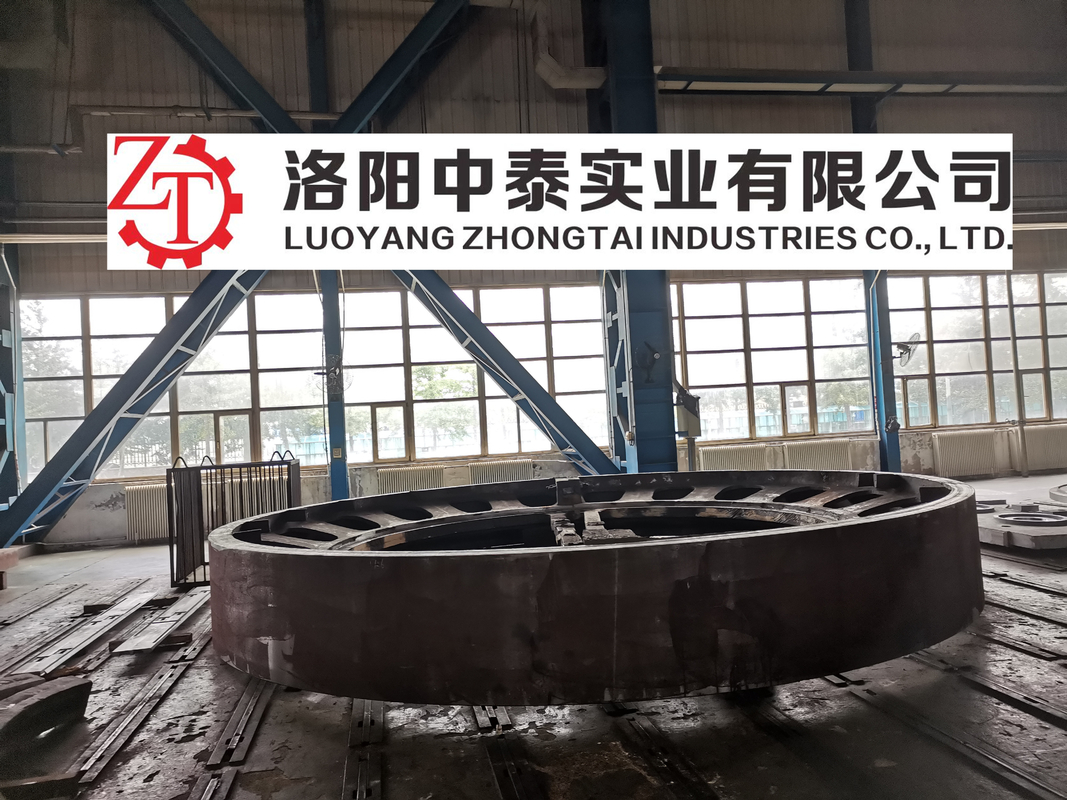

(1) пробел
Пробел стальной бросать обеспечен тяжелой отливкой и ковать завод CO. машинного оборудования тяжелой индустрии CITIC, LTD. Он снабжен в соответствии со стандартом gb11352-89. Отливать в форму, плавить, лить, коробка бить, очищая и одевая отливки согласно требованиям к процесса литья; Во время осмотра и принятия, пробел литой стали будет проверен согласно чертежам и техническим требованиям, и процесс будет положен вниз после проходить принятие согласно стандарту JB/T6402-92.
(2) грубый подвергать механической обработке
Линии притяжки согласно требованиям чертежей и установить стипендию в сторону обрабатывать, выравнивание, соединение, обрабатывающ внутренний и наружный круг, филируя совместные процессы поверхности, сверлить и другого.
(3) ушиб агента
Ультразвуковой контроль будет унесен в целом, и внутреннее качество соотвествует вторичные стандарта GB7233-87.
(4) нормализовать pretreatment
Половинное кольцо нормализовано и закалено в парах для того чтобы обеспечить хорошую микроструктуру для последующий поверхностный гасить. И согласно требованиям чертежей проверить деформацию половинного кольца шестерни после термической обработки.
(5) подвергать механической обработке
Первое кольцо 2 половин с высокопрочным соединением болта во все кольцо, согласно требованиям обработки чертежей всего круга кольца и верхнего и нижнего конца, и после этого согласно чертежам и подвергая механической обработке требованиям для филировать зубы.
(6) стресс Eliminate подвергая механической обработке
Объединенное кольцо обожжено для того чтобы исключить стресс.
(7) поверхностный гасить объединенного кольца шестерни
Индукция гася вдоль паза зуба, твердость HRC50~55 средней частоты зуба поверхностная, эффективная твердея глубина 3~5mm слоя.
(8) финальная инспекция
Во первых, тест соотвествует ли твердость каждого паза кольца шестерни после промежуточной частоты гася и закаляя чертежа; Secondly, не будет обнаруживать ли размер максимального наружного диаметра D6944 слишком большой, как деформация 3mm, нужна механическая коррекция до квалифицированный; В-третьих, для осмотра магнитной частицы зубов шестерни и филе перехода, качество должно соотвествовать вторичные обусловленные в стандарте GB/T9444-88; В конце концов, согласно чертежам и техническим требованиям для финальной инспекции.
2. Параметры продукта большого кольца для шестерни распорки мельницы
| Большое кольцо шестерни |
⑴HB 220 литой стали сплава GS42CrMo4 (стандарта предприятия) | 240 Половинная структура, тип плита y. (3) косой зуб. (4) разумная структура запечатывания и выравнивания. |
⑴Вне уточнять жидкой стальной печи (дуть аргона и вакуума R-H обработка). (2) технология особенного песка холодной прессформы вися принята для обеспечения плотности отливки и зуба. (3) нормализовать обработку (собственническую технологию) для обеспечения твердости поверхности зуба. (4) после грубый hobbing, вызревание отпуска, ремонтирует совместную поверхность, и после этого точную завальцовку ⑸домодельный hobbing точности hob. |
⑴Механические свойства и химический состав бросать пустые (стандарт внутреннего контроля). (2) ультразвуковое обнаружение отказа после грубый подвергать механической обработке. ⑶половинная отделка, заканчивая ультразвуковой контроль и осмотр магнитной частицы. (4) осмотр магнитной частицы зуба поверхностный, осмотр твердости. ⑸Проверите допуск профиля зуба. ⑹Тест нулевой нагрузки Генеральной Ассамблеи перед доставкой, проверяет цепляя точность больших и небольших шестерней. |
3. Введение случая большой шестерни кольца
(1) самая большая шестерня кольца в Китае -- самая большая шестерня кольца в мире приходит сборочный конвейер в CO. группы тяжелой техники Лояна Zhongxin, LTD., провинция Хэнаня. Кольцо имеет диаметр 9,936 метров, внутренний диаметр 7,950 метров, и полный вес 80 тонн. Наружный конец кольца выровнян с 274 зубами 0,9 метра высокого.
(2) CO. тяжелой техники Citic, Ltd. подписало контракт продукции с утюгом Ухань и стальной группой для того чтобы изготовить печь спекать лепешки мира самую большую окисленную для его. Как ключевая часть печи спекать, обработка большой шестерни кольца привлекает внимание. Ранее, тяжелая техника Citic обрабатывая диаметр кольца максимальный 8,8 метров. Успешная продукция большого кольца шестерни CO. утюга и стали Ухань, Ltd. достигала другого значительного прорыва в истории обработки китайских и мира шестерни кольца. Кольцо имеет диаметр 9,936 метров, внутренний диаметр 7,950 метров, и полный вес 80 тонн. Наружный конец кольца выровнян с 274 зубами 0,9 метра высокого. Успешная продукция большого кольца зуба достигала другого значительного прорыва в истории обработки китайских и мира зуба кольца.
