Подробная информация о продукте:
Оплата и доставка Условия:
|
| Имя: | Шестерня распорки, шестерня | Твердость (HB): | 210~250 |
|---|---|---|---|
| Подходящие отрасли: | Цемент, электроэнергетика, металлургия, химия | Классификация: | Шестерня распорки мельницы |
| Процесс производства: | Заготовка, Черновая обработка, Травма агента, Предварительная нормализация | СПЕЦИФИКАЦИИ: | Изготовление на заказ |
| Гарантия: | 12 месяца | Выдвижение: | Высокая грузоподъемность и плавная работа |
| Высокий свет: | Венцовое зубчатое колесо пустой мельницы,Венцовое зубчатое колесо грубой обработки,Венцовое зубчатое колесо фрезерного станка по индивидуальному заказу |
||
Большая шестерня шестерни распорки мельницы кольца шестерни распорки печи и шестерни мельницы
1. Технические требования большого кольца шестерни для шестерни распорки мельницы
(1) поверхностный pretreatment перед гасить нормализован, и твердость должна быть HB210~250; Механические свойства предел Rb690MPa прочности, предел Rs490MPa выхода, удлиненность d511%, уменьшение w25% зоны, значение Ak30J твердости удара. Индукция твердея, твердость зуба HRC50~55; Эффективная твердея глубина 3~5mm.
(2) ультразвуковой контроль будет унесен в целом, и внутреннее качество соотвествует вторичные обусловленные в стандарте GB7233-87; Осмотр магнитной частицы зуба шестерни и филе перехода, качество должен соотвествовать стандартные GB/T9444-88.
(3) Uncast округлило углы R5~R10.
(4) скашивать обоих концов и краев вдоль ширины зуба. Большое кольцо шестерни кольцом шестерни 2 половин соединенным с высокопрочными болтами во все кольцо шестерни, совместная поверхность должно находиться в центре дна зуба.

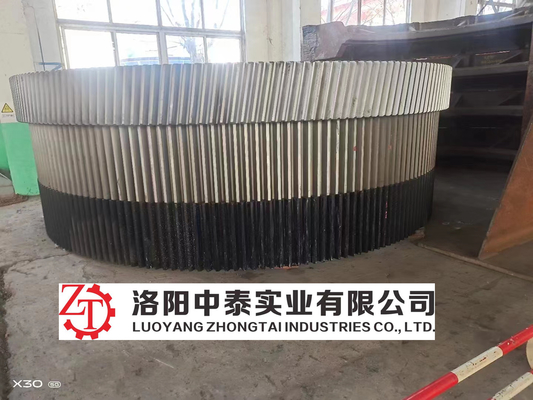

Большие печь/шестерня распорки мельницы
2. Параметры продукта большого кольца для шестерни распорки мельницы
| Большое кольцо шестерни |
⑴HB 220 литой стали сплава GS42CrMo4 (стандарта предприятия) | 240 Половинная структура, тип плита y. (3) косой зуб. (4) разумная структура запечатывания и выравнивания. |
⑴Вне уточнять жидкой стальной печи (дуть аргона и вакуума R-H обработка). (2) технология особенного песка холодной прессформы вися принята для обеспечения плотности отливки и зуба. (3) нормализовать обработку (собственническую технологию) для обеспечения твердости поверхности зуба. (4) после грубый hobbing, вызревание отпуска, ремонтирует совместную поверхность, и после этого точную завальцовку ⑸домодельный hobbing точности hob. |
⑴Механические свойства и химический состав бросать пустые (стандарт внутреннего контроля). (2) ультразвуковое обнаружение отказа после грубый подвергать механической обработке. ⑶половинная отделка, заканчивая ультразвуковой контроль и осмотр магнитной частицы. (4) осмотр магнитной частицы зуба поверхностный, осмотр твердости. ⑸Проверите допуск профиля зуба. ⑹Тест нулевой нагрузки Генеральной Ассамблеи перед доставкой, проверяет цепляя точность больших и небольших шестерней. |

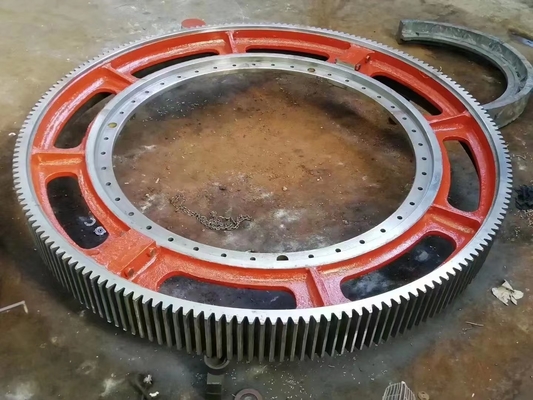

Большие печь/шестерня распорки мельницы
3. Процесс производства большого кольца зуба для шестерни распорки мельницы
(1) пробел
Пробел стальной бросать обеспечен тяжелой отливкой и ковать завод CO. машинного оборудования тяжелой индустрии CITIC, LTD. Он снабжен в соответствии со стандартом gb11352-89. Отливать в форму, плавить, лить, коробка бить, очищая и одевая отливки согласно требованиям к процесса литья; Во время осмотра и принятия, пробел литой стали будет проверен согласно чертежам и техническим требованиям, и процесс будет положен вниз после проходить принятие согласно стандарту JB/T6402-92.
(2) грубый подвергать механической обработке
Линии притяжки согласно требованиям чертежей и установить стипендию в сторону обрабатывать, выравнивание, соединение, обрабатывающ внутренний и наружный круг, филируя совместные процессы поверхности, сверлить и другого.
(3) ушиб агента
Ультразвуковой контроль будет унесен в целом, и внутреннее качество соотвествует вторичные стандарта GB7233-87.
(4) нормализовать pretreatment
Половинное кольцо нормализовано и закалено в парах для того чтобы обеспечить хорошую микроструктуру для последующий поверхностный гасить. И согласно требованиям чертежей проверить деформацию половинного кольца шестерни после термической обработки.
Большие печь/шестерня распорки мельницы
4. Введение случая большой шестерни кольца
(1) кольцо шестерни с самым большим модулем в Китае -- Кольцо шестерни изготовлено CO. тяжелой техники Zhongshi, LTD., с диаметром наружного круга 6,39 метров и hobbing модуля шестерни достигая 45, которая самые высокие в Китае.
Шестерня кольца самого большого диаметра Китая - 7-ого августа 2011, шестерня кольца самого большого диаметра конструированная и изготовленная тяжелыми индустриями CITIC заканчивались отделом разборки и были около свернуть со сборочного конвейера. Кольцо, которое почти 11 метр в диаметре и весит больше чем 70 тонн и имеет точность уровня 7, было сделано тяжелыми индустриями Citic для Китая Национальн Золота Группы CORP.
Через испытывать, точность всех параметров кольца шестерни для того чтобы соотвествовать дизайну и отростчатым. Успешное изготовление шестерни кольца другой шедевр в процессе тяжелой индустрии Zhongxin для построения ведущего отечественного и интернационально известного современного предприятия, которое кладет твердую основу для тяжелой индустрии Zhongxin для того чтобы изготовить шестерню кольца более большого диаметра в следующем шаге.
Большие печь/шестерня распорки мельницы
