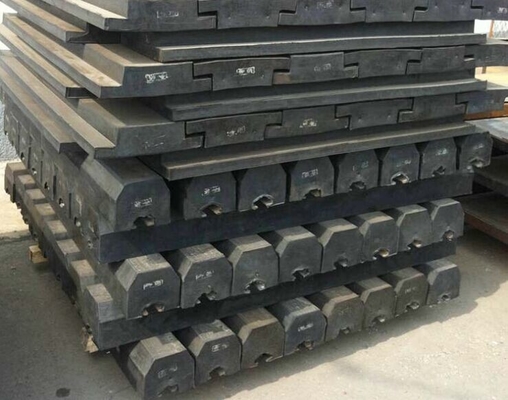

Высокие вкладыши раковины мельницы стального шарика марганца и магнитная выравниваясь доска

Вкладыш отливок и вковок мельницы шарика и магнитная выравниваясь доска

1. описание представления отливок и вковок вкладыша мельницы шарика

Используя интернационально - узнанное предварительное специальное программное обеспечение симуляции вкладыша мельницы, оптимизирует структуру и размер вкладыша.

Облицовочный лист крышки трубки и конца сделан из носк-сопротивляясь легированной стали хроми-молибдена и выпуклого облицовочного листа для того чтобы улучшить срок службы и меля влияние.

Облицовочный лист обеспечен с болтами плоской головки, полными с само-запирая шайбой гайки и запечатывания. Совместные болты имеют особенные герметизируя измерения предотвратить утечку.

Число болтов для удержания облицовочного листа 5%.

Износоустойчивые резиновые заполняя прокладки использованы на соединении вкладыша и бочонка крышки конца, которые зафиксированы смежным вкладышем.

Резиновый вкладыш между цилиндром и вкладышем 6mm толщиной для уменьшения шума.

Облицовочный лист установлен на внутреннюю стену бочонка мельницы шарика для защиты внутренней стены от носки и для того чтобы управить движением стального шарика в бочонке. Для этой цели, облицовочный лист должен быть износоустойчив, поверхностная геометрия соответствующая, и как можно легко для того чтобы изготовить, собрать и демонтировать и поддержать. Материал подкладки мельницы шарика может выбрать твердую сталь, высокую сталь марганца, сталь хромия, литую сталь сплава, резиновый и магнитный облицовочный лист, etc.

2. Отливки вкладыша мельницы шарика и параметры продукта вковок

3. Классификация вкладыша мельницы шарика:

(1) высокий облицовочный лист стали марганца (ZGMn13)

Оно имеет достаточную твердость удара, и поверхность может быть холодный затвердета и быть трудной и износоустойчивой подверганный к некоторому удару. Поэтому, высокая сталь марганца широко использована для того чтобы сделать выравниваясь доску.

Высокие условия марганца стальные обрабатывая технические высоки, цена также дороже, для молоть основанный на тонком помоле, сопротивление удара облицовочного листа не высоки, могут выбрать износоустойчивое и дешевый другой легированный чугун. (Износоустойчивый белый утюг, закаленный чугун, среднее литое железо редкой земли марганца узелковое)

(2) резиновый вкладыш

Сопротивление носки;

Из-за хорошей упругости резины, его можно деформировать нося удар стального шарика, так, что сила будет небольшая. Для мягких материалов, жизнь резинового облицовочного листа 2-3 времени более высоко чем это из облицовочного листа марганца стального, и высокий твердость материала, превосходство резинового облицовочного листа более значителен.

Коррозионная устойчивость;

Стальной вкладыш может быть вытравлен кислотным slurry, но резиновый вкладыш не чувствителен к кислотному или щелочная среда, вода, пар, etc., на некоторой температуре, только масло и озон (произведенные высокомощными моторами) вытравили его.

Удобные собрание и разборка;

Резиновый облицовочный лист 1/5~1/6 из веса облицовочного листа стали марганца такой же спецификации, поэтому удобно демонтировать и собрать. Времени установки резинового облицовочного листа только нужно установить 1/3~1/4 из облицовочного листа стали марганца.

Резиновый вкладыш тоньше и эффективен том повышений цилиндра. Толщина облицовочного листа обычно только 50mm

Закупоривая явление резиновой решетки чем эта из стальной решетки

Резиновый вкладыш имеет меньше шума при работе

Свой недостаток является следующим: высокотемпературное сопротивление, не соответствующее для пользы в сухом шлифовальном станке.
