Название продукта: | Шестерня распорки мельницы HRC50~55 | Условие: | Новый |
---|---|---|---|
Тип: | шестерня распорки мельницы | Применение: | Камни и кусковые материалы |
Гарантия: | 12 месяца | Uasge: | Строительные материалы, химикат |
Индустрия применения: | Завод, сталелитейный завод, химический завод & мусоросжигатель цемента | Порт: | QingDao, TianJian, Шанхай |
Высокий свет: | Шестерня мельницы шарика HRC50,Шестерня мельницы шарика 100 Mm,Шестерня мельницы шарика 15000 Mm |
Диаметры шестерни распорки мельницы HRC50~55 минимальные 100 Mm к 15000 Mm
1. Технические требования большого кольца шестерни CITICIC
(1) pretreated перед нормализовать поверхностную твердея обработку, твердость если HB210 | 250; механическое представление Rb 690MPa окончательной прочности, предел текучести Rs 490MPa, удлиненность D5 11%, уменьшение зоны w 25%, твердость Ak 30J удара; затвердетая индукция, твердость HRC50 зубов | 55; эффективная затвердетая глубина 3 слоя | 5mm.
(2) общее ультразвуковое обнаружение рванины, внутреннее качество должно соотвествовать 2 требований GB7233-87 стандартных; осмотр магнитной частицы зуба и филе, качество должен соотвествовать 2 требований GB/T9444-88.
(3) примечание отливка нет округленного R5 | R10.
(4) зуб скосить на обоих концах и 1 45b.5) двумя с половиной ширина зуба шестерни кольца каждого соединения кольца вдоль края всего кольца сделанного с высокопрочными болтами, совмещенными с поверхностью зуба должен находиться в нижнем центре.
2. параметры шестерни распорки мельницы технические
Деталь | Структурные особенности | Обработка измерения | Содержание теста |
Шестерня распорки | (1) сталь GS42CrMo4Alloy (корпоративные собственнические стандарты) HB 220~240 (2) полу-составленный, Y-спица (3) спиральный (4) разумная структура запечатывания и выравнивания легированной стали (корпоративные собственнические стандарты) |
(1) наружный стальной рафинировка (аргон R-H и обработка вакуума) (2) собственническая технология песка смертной казни через повешение холодной прессформы для обеспечения отливки, зубов плотных (3) нормализующ (собственническая технология) для обеспечения что твердость поверхности зуба Позже (4) грубый hobbing, время отпуска, ремонтирует совместную поверхность, после этого точный крен (5) собственнический домодельный hob отлично hobbing |
свойства отливок (1) механические и химический состав (внутренний стандарт) (2) обдирка после звукового испытания полу-отделка (3), заканчивающ после осмотра ультразвуковой испытывать и магнитная частицы (4) осмотр магнитной частицы зуба поверхностный, определение твердости проверка допуска зуба (5) (6) тест нагрузки собрания фабрики для проверки точности размера шестерни |
3. большой процесс производства шестерни кольца
(1) из грубого
Пробел стальной бросать обеспечен CO. тяжелой техники CITIC, заводом Ltd. Тяжел Вковки, бегом стандартом GB11352-89 определяет требования для моделирования согласно процессу литья, выплавки, бросающ, ударенные коробки, чистка, одевая отливки;. Во время осмотра и принятия чертежами и технических требований для стального пробела
Проверки, согласовывая стандарты JB/T6402-92 выданные после принятия
Вниз с процедуры.
(2) обдирка
Пересеченный путем рисовать и остаться вне стипендией, выравниванием, соединением, обрабатывающ и внутри и снаружи круга, совмещающ процессы лобового фрезерования, сверлить и другого.
(3) ушиб исследования
Общее ультразвуковое обнаружение рванины, внутреннее качество должно соотвествовать 2 стандартов GB7233-87.
(4) нормализовать pretreatment
пары Полу-кольца нормализуя и закаляя обработку, обеспечивают хорошую организацию для последующий поверхностный твердеть; деформация чертежей прессы половинного осмотра шестерни кольца после термической обработки.
(5) подвергать механической обработке
Во первых два с половиной кольцо сделано с высокопрочными болтами соединяя кольцо в целом, общий процесс путем рисовать зубы Quannei Wai круга и верхний и нижний конец, и после этого рисовать и подвергать механической обработке филируя отростчатые требования.
(6) исключение обработки стресса
Общее кольцо обожгло для того чтобы исключить стресс.
(7) общий твердеть поверхности кольца
ЕСЛИ вдоль луночной индукции поверхности зуба твердея, твердость HRC50, то | 55, эффективная затвердетая глубина 3 слоя | 5mm.
(8) финальная инспекция
Во-первых, частота обнаружения гася, твердость после закалять шестерню кольца cogging соотвествует чертежей; secondly, обнаружить ли максимальный наружный диаметр более крупноразмерное D6944 как деформация 3mm, механическая коррекция требуемая до квалифицированный; В-третьих, осмотр магнитной частицы зуба и филе, качество должен соотвествовать 2 требований GB/T9444-88 стандартных; В конце концов, согласно чертежам и техническим требованиям для финальной инспекции.

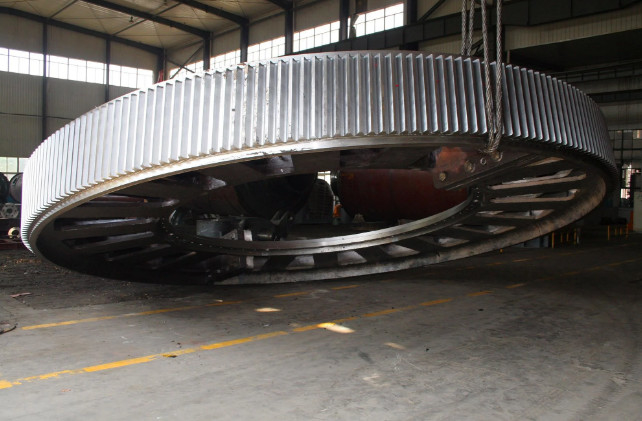

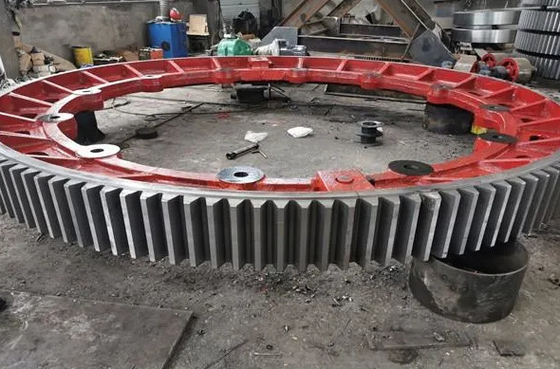

4. Объяснение фото шестерни распорки мельницы
